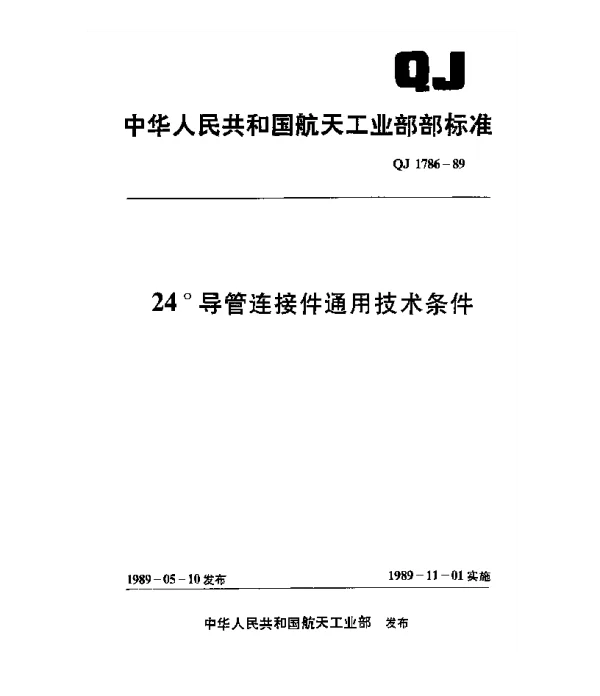

QJ 1786-1989 24°导管连接件通用技术条件

QJ 1786-1989 24°导管连接件通用技术条件

QJ 1786-1989 是中国航天工业标准中关于24°导管连接件的一份重要文件，它规定了此类连接件的设计、制造、检验和验收的技术要求。这类连接件广泛应用于航空航天领域，尤其是在高压气体或液体输送系统中。这些导管连接件通过其独特的24°锥形密封面设计，确保了在极端环境下的可靠性和密封性。

导管连接件的基本原理

导管连接件的核心在于其密封性能。24°导管连接件采用锥形密封结构，通过将两个锥形表面紧密接触来实现密封。这种设计能够有效应对高温、高压以及振动等复杂工况。相比传统的平面密封方式，24°锥形密封具有更高的可靠性，特别是在航天器发射和运行过程中，能够承受巨大的压力变化和温度波动。

• 密封原理： 密封是通过导管连接件内部的锥形密封圈与接头的锥形表面之间的紧密贴合实现的。当螺母被拧紧时，密封圈会被压缩并形成一个可靠的密封界面。
• 材料选择： 导管连接件通常由高强度合金钢制成，以确保在极端条件下的耐用性。密封圈则多采用耐高温、耐腐蚀的橡胶或金属材料。

技术要求与标准

QJ 1786-1989 对导管连接件提出了严格的技术要求，包括尺寸公差、表面粗糙度、材料性能以及装配精度等。这些要求确保了连接件能够在各种复杂的使用环境中保持稳定性能。

• 尺寸公差： 导管连接件的尺寸公差直接影响其密封性能和安装便利性。标准中明确规定了每个部件的允许偏差范围，以确保互换性和一致性。
• 表面处理： 表面粗糙度对密封效果至关重要。标准中要求导管连接件的表面需经过精密加工，以减少摩擦并提高密封效果。
• 材料性能： 材料的选择不仅要考虑强度和韧性，还需要具备良好的抗腐蚀性和抗氧化性，以适应航天器外部的恶劣环境。

实际应用案例

在实际应用中，24°导管连接件已经成功应用于多种航天器项目中。例如，在长征系列运载火箭中，导管连接件被用于燃料输送系统，确保了火箭在发射过程中的安全运行。此外，在国际空间站（ISS）的建设中，类似的连接件也被用于生命支持系统的气体输送。

• 长征系列火箭： 在长征五号运载火箭的推进剂输送系统中，24°导管连接件被用来连接不同段的燃料管道。这些连接件在极端温度和压力下表现出色，确保了火箭的成功发射。
• 国际空间站： 空间站内的氧气和氮气输送系统也大量使用了此类导管连接件。它们在微重力环境下依然能够提供稳定的密封性能。

未来发展方向

随着航天技术的不断发展，对导管连接件的要求也在不断提高。未来的研发方向可能包括更轻量化的设计、更高的耐温能力和更强的抗疲劳性能。同时，随着新材料的出现，如碳纤维复合材料的应用，导管连接件的重量和成本有望进一步降低。

• 轻量化设计： 通过优化结构设计，减少不必要的重量，从而提高航天器的整体效率。
• 新型材料： 探索新的高性能材料，以满足更严苛的工作环境需求。
• 智能化监测： 将传感器集成到导管连接件中，实时监测其工作状态，提高系统的安全性。

总之，QJ 1786-1989 24°导管连接件通用技术条件不仅为我国航天工业提供了重要的技术指导，也为全球航天事业的发展做出了贡献。通过不断的技术创新和改进，这类连接件将在未来的航天任务中发挥更加关键的作用。
