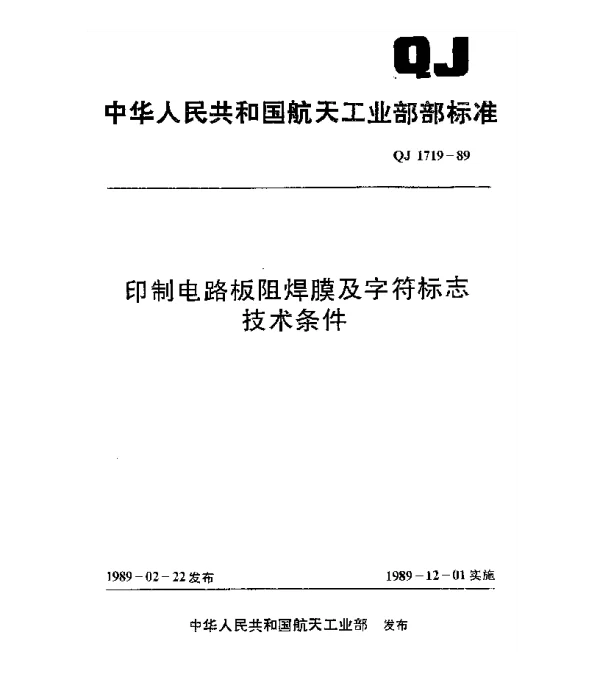

QJ 1719-1989 印制电路板阻焊膜及字符标志技术条件

QJ 1719-1989 印制电路板阻焊膜及字符标志技术条件常见问题解答

以下是关于QJ 1719-1989标准的常见问题及其详细解答。

1. QJ 1719-1989是什么？

QJ 1719-1989是中国航天行业的一项标准，规定了印制电路板（PCB）上阻焊膜和字符标志的技术要求、试验方法、检验规则等内容。它主要用于航空航天领域的PCB制造，确保产品的可靠性和一致性。

2. 阻焊膜的主要作用是什么？

阻焊膜的主要作用是保护PCB上的非焊接区域免受外部环境的影响，如氧化、污染或机械损伤。同时，它还能防止焊接过程中焊料扩散到不应焊接的区域，从而提高焊接质量和可靠性。

3. 字符标志在PCB中的重要性是什么？

字符标志用于标识PCB的功能、元件位置、方向等信息，便于后续的组装、调试和维护工作。字符标志需要清晰、持久，符合QJ 1719-1989中规定的耐久性和可读性要求。

4. 阻焊膜的颜色有哪些要求？

根据QJ 1719-1989的规定，阻焊膜的颜色通常为绿色、红色或蓝色。具体颜色的选择需根据设计需求和应用场合确定，但必须保证颜色均匀、无明显色差。

5. 如何判断阻焊膜的质量是否合格？

• 检查阻焊膜是否有气泡、裂纹或脱落现象。
• 测试阻焊膜的附着力，确保其在正常使用条件下不会轻易剥离。
• 进行耐热、耐湿、耐化学试剂等性能测试，确保阻焊膜满足长期使用的环境要求。

6. 字符标志的耐久性如何验证？

• 通过耐酒精擦拭试验，检查字符是否容易被擦掉。
• 进行高温高湿试验，观察字符是否出现模糊或脱落。
• 进行紫外线照射试验，评估字符的抗老化能力。

7. 如果阻焊膜或字符标志不符合标准怎么办？

如果发现阻焊膜或字符标志不符合QJ 1719-1989的要求，应立即停止生产并进行整改。整改完成后需重新进行检验，确保所有指标均达到标准要求后方可继续生产。

8. QJ 1719-1989与IPC标准有何区别？

QJ 1719-1989主要针对航天领域，对阻焊膜和字符标志的性能要求更为严格，尤其是在耐久性和可靠性方面。而IPC标准则更广泛地适用于电子制造业，涵盖更多类型的PCB产品。

9. 如何选择合适的阻焊膜材料？

• 根据PCB的使用环境选择适合的阻焊膜材料，如高温、高湿或腐蚀性环境。
• 考虑阻焊膜的附着性能、耐久性和成本因素。
• 参考QJ 1719-1989中的推荐材料清单，确保选用的材料符合标准要求。

10. 字符标志的最小字体大小是多少？

根据QJ 1719-1989的规定，字符标志的最小字体高度一般为1.0mm，具体尺寸需根据实际需求和PCB布局进行调整，但必须保证字符清晰可辨。
