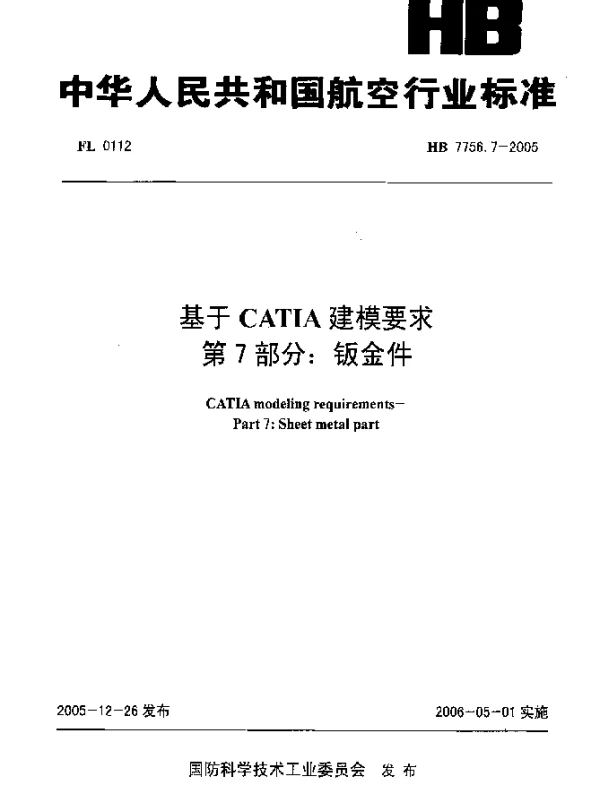

HB 7756.7-2005 基于CATIA建模要求 第7部分：钣金件

摘要：本文件规定了基于CATIA软件进行钣金件建模的设计规则、技术要求及数据管理规范。本文件适用于使用CATIA软件进行钣金件设计与制造的企业和机构。
Title：HB 7756.7-2005 Part 7: Sheet Metal Components Based on CATIA Modeling Requirements
中国标准分类号：J78
国际标准分类号：25.220

HB 7756.7-2005 内容总结

HB 7756.7-2005《基于CATIA建模要求 第7部分：钣金件》主要规定了在CATIA软件中进行钣金件建模的具体要求和规范。以下是主要内容的总结：

• 建模基础：定义了钣金件建模的基本原则，包括几何模型的精度要求。
• 特征定义：详细描述了如何定义钣金件的基本特征，如折弯、冲孔等。
• 材料属性：明确了钣金件材料的属性设置要求，包括厚度、密度等。
• 装配要求：规定了钣金件与其他部件的装配规则。
• 输出规范：对最终模型的输出格式和文件命名进行了规范。

与老版本的变化对比

相比老版本，HB 7756.7-2005的主要变化体现在以下几个方面：

• 建模工具更新：引入了CATIA V5的新功能，提高了建模效率。
• 精度要求提高：对几何模型的精度要求更加严格，确保模型的实际应用效果。
• 材料数据库扩展：增加了更多材料类型的选项，以满足多样化需求。
•
