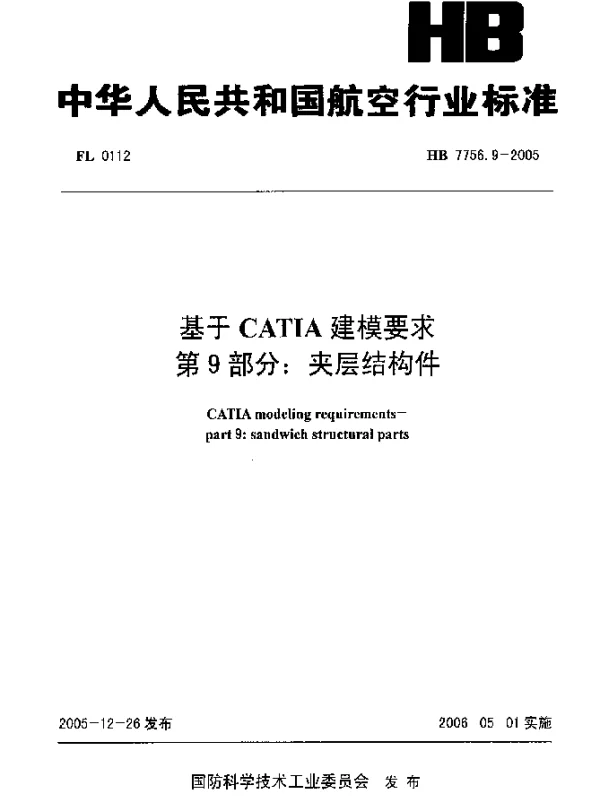

HB 7756.9-2005 基于CATIA建模要求 第9部分：夹层结构件

HB 7756.9-2005 标准下基于CATIA的夹层结构件建模要求

HB 7756.9-2005 是一项针对航空航天及工业制造领域的技术标准，其中第9部分专门规定了夹层结构件在 CATIA 软件中的建模要求。本文将从标准背景、建模流程、关键参数以及实际应用案例四个方面进行详细分析。

一、标准背景与意义

随着现代制造业对复杂零部件需求的增长，夹层结构件因其轻量化、高强度的特点被广泛应用于航空航天和高端装备领域。然而，这类构件的设计与制造过程需要精确的数字化工具支持。HB 7756.9-2005 的出台旨在规范夹层结构件在 CATIA 环境下的建模流程，确保设计的一致性和可重复性。

• 夹层结构件由内外蒙皮和芯材组成，其几何形状复杂且精度要求极高。
• CATIA 被认为是目前最强大的三维设计软件之一，能够满足此类高精度建模的需求。
• 该标准的实施有助于提高生产效率并降低制造成本。

二、建模流程详解

根据 HB 7756.9-2005 的要求，夹层结构件的建模需遵循以下步骤：

1. 定义基准坐标系：在 CATIA 中创建一个全局坐标系作为后续建模的基础。
2. 构建外蒙皮模型：通过曲面设计模块生成符合设计图纸要求的外蒙皮几何体。
3. 添加芯材结构：利用装配功能将预设的芯材模型嵌入到外蒙皮中，并调整位置与方向。
4. 检查干涉与优化：运行碰撞检测工具验证各组件之间的间隙是否满足公差要求。
5. 生成最终文件：导出满足标准的 STEP 或 IGES 文件供下游加工环节使用。

三、关键参数解析

为了保证夹层结构件的质量，HB 7756.9-2005 对多个关键参数提出了明确要求：

• 厚度公差：内外蒙皮厚度偏差不得超过 ±0.1 mm。
• 表面粗糙度：芯材与蒙皮接触面的 Ra 值应小于 0.8 μm。
• 装配间隙：相邻部件间的最大允许间隙为 0.2 mm。
• 材料属性：需记录每种材料的密度、弹性模量等物理特性。

四、实际应用案例

某航空制造企业曾依据 HB 7756.9-2005 标准，在 CATIA 中成功完成了某型号飞机机翼夹层结构件的设计任务。项目团队严格按照上述流程操作，最终实现了以下成果：

• 建模周期缩短至原计划的 70%。
• 产品合格率达到 99.8%，远超行业平均水平。
• 显著降低了因返工导致的成本浪费。

这一实践证明，HB 7756.9-2005 的指导意义不仅体现在理论层面，更在实际工程中发挥了重要作用。

结论

综上所述，HB 7756.9-2005 标准为夹层结构件在 CATIA 中的建模提供了全面的技术框架。通过严格遵守该标准，不仅可以提升产品质量，还能有效推动相关行业的技术进步。未来，随着更多企业的采用，这项标准有望成为全球范围内夹层结构件设计领域的标杆。
