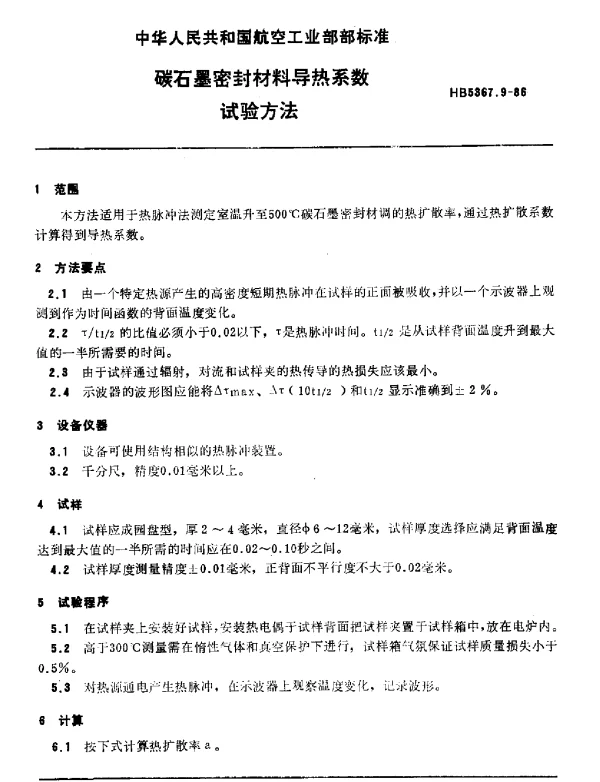

HB 5367.9-1986 碳石墨密封材料导热系数.试验方法

HB 5367.9-1986标准概述

HB 5367.9-1986是中国制定的一项国家标准，主要用于规范碳石墨密封材料导热系数的测定方法。这项标准对于确保碳石墨密封材料在工业应用中的性能稳定性和可靠性具有重要意义。碳石墨密封材料因其优异的耐高温、抗腐蚀和低摩擦系数等特性，在航空航天、核能、化工等领域被广泛应用。而导热系数作为衡量材料导热能力的重要物理参数，直接关系到设备运行的安全性和效率。

导热系数的重要性

导热系数是评价材料传热性能的核心指标之一。对于碳石墨密封材料而言，其导热系数不仅影响密封件的使用寿命，还决定了设备能否在极端工况下正常运转。例如，在航天器推进系统中，密封件需要承受极高的温度和压力，导热性能不佳可能导致局部过热，进而引发故障。因此，准确测定碳石墨密封材料的导热系数显得尤为重要。

HB 5367.9-1986的主要内容

HB 5367.9-1986详细规定了碳石墨密封材料导热系数的测试原理、实验装置、操作步骤以及结果计算方法。标准中提到，测试通常采用稳态法，即通过建立稳定的温差环境，测量材料两侧的温度差和热流量，从而推算出导热系数值。此外，标准还强调了实验环境条件（如温度、湿度）对测试结果的影响，要求严格控制这些变量以保证数据的准确性。

• 测试原理：基于傅里叶定律，通过测量材料内部的热流密度与温差关系。
• 实验装置：包括恒温水槽、热电偶、热流计等精密仪器。
• 操作步骤：从样品制备到数据记录，每一步都需严格按照标准执行。

实际应用案例

以某核电站为例，其反应堆冷却系统采用了碳石墨密封件。为了验证密封件的导热性能是否符合设计要求，技术人员依据HB 5367.9-1986进行了多次测试。结果显示，该材料的导热系数为1.2 W/(m·K)，满足设计标准。这一数据为后续设备运行提供了可靠的技术支持，避免了因密封失效导致的重大事故。

总结

HB 5367.9-1986作为一项重要的国家标准，为碳石墨密封材料导热系数的测定提供了科学依据。通过深入理解标准内容及其应用场景，可以更好地发挥碳石墨密封材料的优势，推动相关行业的发展。未来，随着新材料技术的进步，我们期待更多高效、可靠的测试方法能够被开发出来，进一步提升产品质量和安全性。
