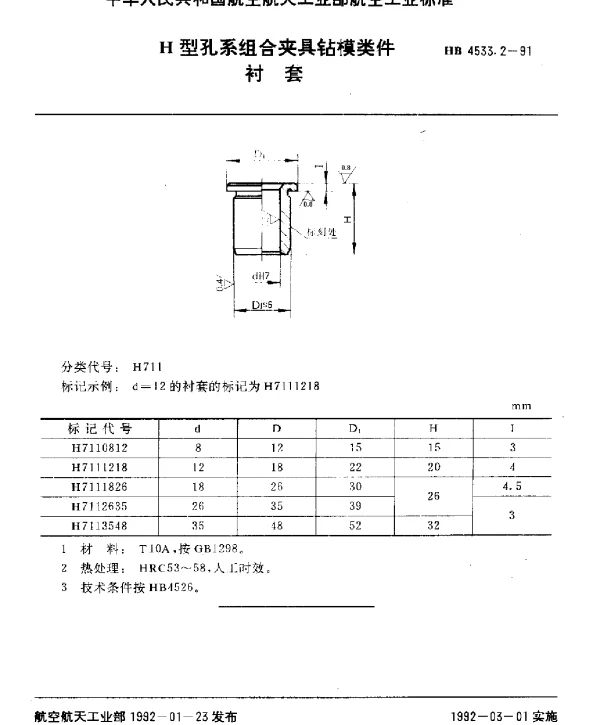

HB 4533.2-1991 H型孔系组合夹具钻模类件.衬套

HB 4533.2-1991 H型孔系组合夹具钻模类件.衬套常见问题解答

HB 4533.2-1991 是一项关于H型孔系组合夹具钻模类件的技术标准，其中涉及衬套的设计、制造与应用。以下是关于这一主题的常见问题及其解答。

1. HB 4533.2-1991 标准中提到的衬套是什么？

衬套是H型孔系组合夹具中的重要组件之一，用于支撑和定位工件。它通常安装在钻模板上，以确保钻孔位置的精确性和稳定性。根据HB 4533.2-1991标准，衬套的设计需满足特定的公差要求，以适应不同类型的钻头和加工需求。

2. 衬套的主要功能是什么？

衬套的主要功能包括：

• 提供精确的导向作用，确保钻头沿预定路径运动。
• 保护钻头免受过大的侧向力影响，延长其使用寿命。
• 提高加工精度，减少工件变形的可能性。

3. 衬套的材料选择有哪些要求？

根据HB 4533.2-1991标准，衬套的材料应具备以下特性：

• 高强度和耐磨性，以承受钻削过程中的摩擦和冲击。
• 良好的热传导性能，避免因高温导致的变形。
• 适当的硬度，既能保护钻头又能防止过度磨损。

4. 如何正确安装衬套？

正确的安装步骤如下：

• 确保钻模板上的孔位与衬套内径精确对齐。
• 使用专用工具将衬套压入钻模板，避免敲击导致变形。
• 检查衬套是否牢固安装，必要时进行调整。

5. 衬套的维护需要注意哪些事项？

为了延长衬套的使用寿命，需要定期进行维护：

• 清洁衬套内部，避免切屑残留影响导向精度。
• 检查衬套表面是否有划痕或磨损，必要时更换。
• 定期润滑衬套表面，减少摩擦并防止锈蚀。

6. 衬套的公差范围是如何规定的？

根据HB 4533.2-1991标准，衬套的公差范围具体如下：

• 内径公差：±0.01mm。
• 外径公差：±0.02mm。
• 长度公差：±0.05mm。

7. 衬套在实际应用中可能会出现哪些问题？

常见的问题及解决方法如下：

• 导向精度下降：可能是由于衬套内壁磨损或表面有杂质。建议定期检查并清理。
• 安装松动：可能是安装时未对齐或压力不足。需重新安装并确保紧固。
• 寿命短：可能是材料选择不当或维护不到位。建议选用合适材料并加强维护。

8. 衬套与其他夹具元件如何配合工作？

衬套通过与钻模板、定位销和其他夹具元件协同工作，共同完成工件的定位和加工任务。例如，衬套为钻头提供导向，而定位销则确保工件的位置固定。这种组合设计可以显著提高加工效率和质量。

9. 衬套是否适用于所有类型的钻头？

不是所有的钻头都适合使用衬套。HB 4533.2-1991标准规定，衬套适用于直径范围为φ3mm至φ20mm的标准钻头。对于非标准尺寸的钻头，可能需要定制衬套。

10. 如何判断衬套是否需要更换？

当出现以下情况时，衬套可能需要更换：

• 内径明显扩大，无法保证钻头导向精度。
• 表面严重磨损或出现裂纹。
• 长时间使用后出现明显的形变。
