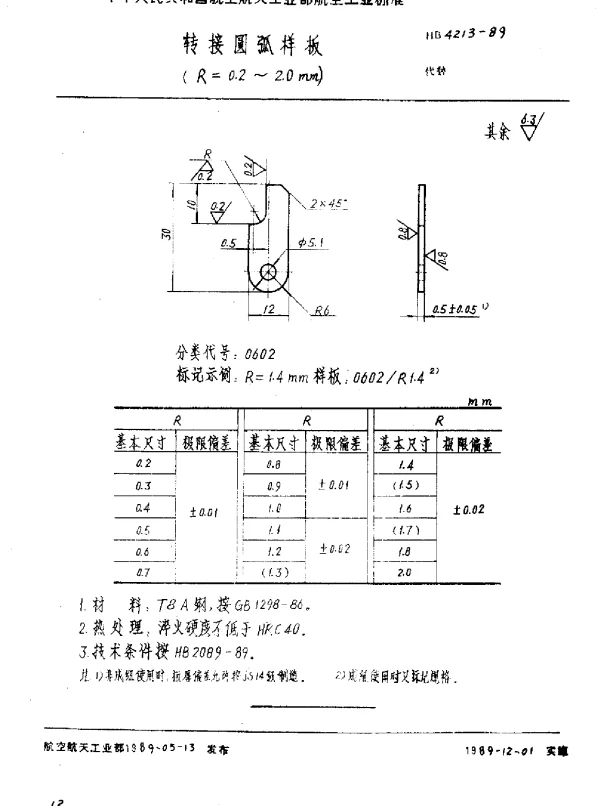

HB 4213-1989 转接圆弧样板(R=0.2~2.0mm)

摘要

本文针对HB 4213-1989标准中关于转接圆弧样板（R=0.2~2.0mm）的设计与应用进行了系统分析。通过深入探讨其技术要求、制造工艺及检测方法，旨在为相关领域的研究者和工程师提供参考。

引言

在机械加工领域，转接圆弧样板作为重要的工具之一，广泛应用于精密零件的生产过程中。HB 4213-1989标准对这类样板的几何尺寸、表面粗糙度以及公差范围作出了明确的规定。本文将围绕该标准展开讨论，并提出优化建议。

技术要求

根据HB 4213-1989标准，转接圆弧样板的主要技术参数包括：

• R值范围: 0.2mm至2.0mm之间。
• 表面粗糙度: 不超过Ra 0.4μm。
• 形状公差: 圆弧部分需满足G4级精度要求。

制造工艺

为了确保转接圆弧样板的质量，需要采用先进的制造工艺。以下是常用的几种方法：

• 数控车床加工：适合大批量生产，具有高效率和稳定性。
• 电火花加工：适用于复杂曲面的成型，尤其对于小R值样板效果显著。
• 手工研磨：用于最终精修阶段，保证表面质量达到标准要求。

检测方法

为了验证转接圆弧样板是否符合HB 4213-1989标准，通常采用以下几种检测手段：

• 三坐标测量仪：用于精确测量圆弧半径及位置偏差。
• 轮廓仪：评估表面粗糙度是否达标。
• 光学投影仪：检查样板的整体几何形态是否正确。

结论

通过对HB 4213-1989标准中关于转接圆弧样板的技术要求、制造工艺及检测方法的研究，可以得出以下结论：

• 严格遵守标准规范是保证产品质量的关键。
• 合理选择制造工艺能够提高生产效率并降低成本。
• 完善的检测体系有助于及时发现并解决问题。

未来的工作应继续关注新材料的应用以及智能化检测设备的研发，以进一步提升转接圆弧样板的技术水平。
