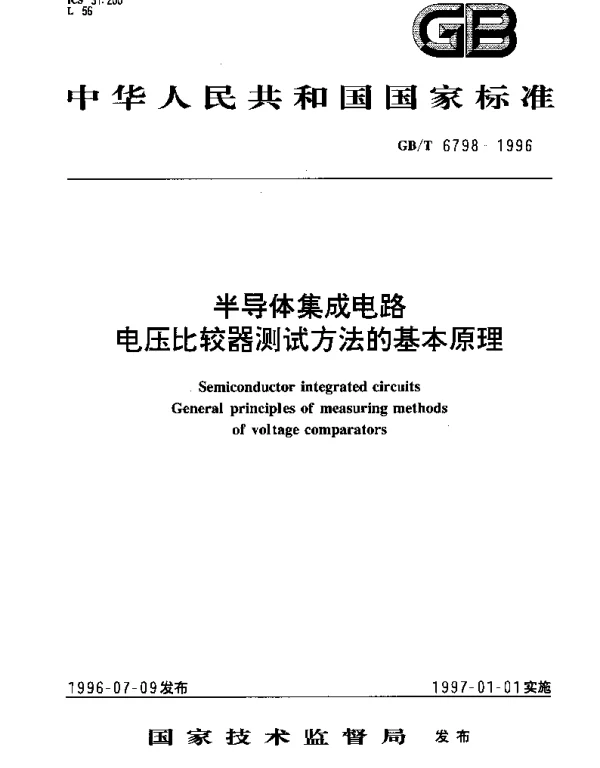

GBT 6798-1996 半导体集成电路 电压比较器测试方法的基本原理

GBT 6798-1996 半导体集成电路电压比较器测试方法的基本原理

半导体集成电路中的电压比较器是一种重要的电子元件，其功能是将输入信号与参考电压进行比较，并输出相应的逻辑状态。为了确保电压比较器的性能符合设计要求，GBT 6798-1996 标准提供了详细的测试方法和基本原理。

本文将从以下几个方面探讨 GBT 6798-1996 中关于电压比较器测试的核心内容：

• 测试环境与设备要求
• 测试参数与测量方法
• 测试结果分析与评估

测试环境与设备要求

在进行电压比较器测试之前，需要确保测试环境满足一定的条件。这些条件包括但不限于温度、湿度以及电磁干扰等。此外，还需要使用高精度的测试设备，例如示波器、万用表和信号发生器，以确保测试数据的准确性和可靠性。

根据 GBT 6798-1996 的规定，测试设备的精度应达到以下标准：

• 示波器：带宽不低于 100 MHz
• 万用表：分辨率不低于 0.1 mV
• 信号发生器：频率范围覆盖测试所需的所有频率点

测试参数与测量方法

电压比较器的主要测试参数包括输入失调电压、输入偏置电流、传输延迟时间和噪声容限等。以下是这些参数的具体测量方法：

• 输入失调电压：通过调整输入电压，使输出电压达到阈值时记录输入电压差值。
• 输入偏置电流：利用电流源模拟输入偏置电流，并测量输出电压的变化。
• 传输延迟时间：通过信号发生器提供阶跃信号，测量输出信号相对于输入信号的时间差。
• 噪声容限：在不同噪声水平下测试电压比较器的误判率。

测试结果分析与评估

测试结果的分析与评估是验证电压比较器性能的关键步骤。根据 GBT 6798-1996 的要求，测试结果需满足以下指标：

• 输入失调电压应在 ±5 mV 范围内。
• 输入偏置电流应低于 1 μA。
• 传输延迟时间应小于 10 ns。
• 噪声容限应高于 20%。

通过对测试数据的综合分析，可以判断电压比较器是否符合设计要求，并为后续改进提供依据。

结论

GBT 6798-1996 提供了全面且系统的电压比较器测试方法，确保了测试过程的科学性和测试结果的准确性。通过严格遵循该标准，可以有效提升电压比较器的质量和可靠性，为半导体集成电路的应用奠定坚实基础。
