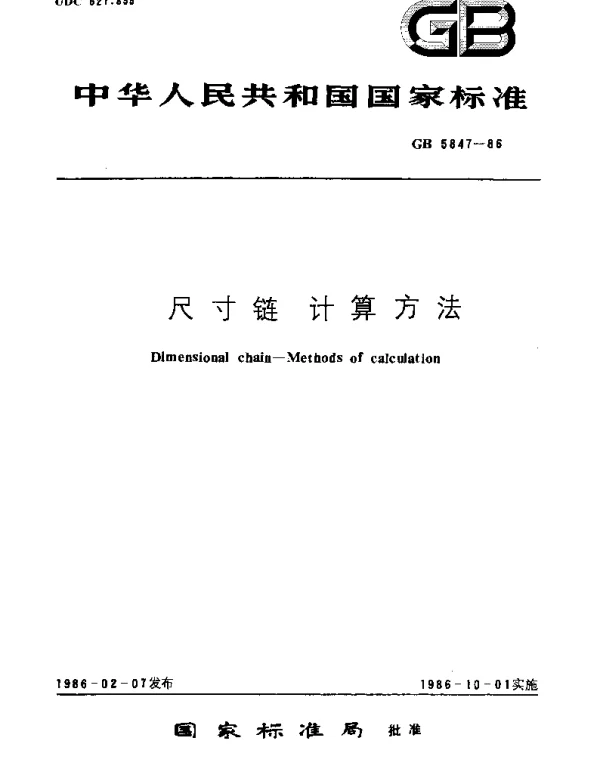

GBT 5847-1986 尺寸链 计算方法

GBT 5847-1986 尺寸链计算方法

尺寸链是机械设计与制造领域中一个重要的理论基础，而GB/T 5847-1986则是中国国家标准中关于尺寸链计算方法的重要规范。这一标准为解决产品设计、加工和装配中的尺寸协调问题提供了科学依据，广泛应用于机械制造、航空航天以及汽车工业等领域。

尺寸链的基本概念

尺寸链是指由一系列相互关联的尺寸所组成的封闭回路。每个尺寸称为“环”，其中至少有一个尺寸是需要确定的未知量，称为“封闭环”。其余尺寸则被称为“组成环”。尺寸链的计算旨在通过已知的组成环尺寸来推导封闭环的数值范围，从而确保产品的装配精度和功能可靠性。

• 组成环可以分为增环和减环。增环的变动方向与封闭环一致，减环则相反。
• 尺寸链的计算方法通常包括极值法和概率法两种。

GB/T 5847-1986的核心内容

GB/T 5847-1986详细规定了尺寸链计算的基本原则和步骤。它不仅明确了尺寸链的分类，还提出了误差分配的方法，以优化设计过程。例如，在机械零件的设计中，可以通过调整各组成环的公差来控制封闭环的精度。

此外，该标准还强调了尺寸链的简化原则，即尽量减少环的数量，避免复杂的计算过程。这种简化不仅提高了计算效率，还能有效降低生产成本。

实际应用案例

以汽车变速箱齿轮为例，其设计中涉及多个尺寸链。例如，齿轮的齿距偏差直接影响啮合精度，而齿距偏差又受到多个组成环的影响。通过应用GB/T 5847-1986的标准，工程师可以精确地计算出各组成环的公差范围，从而保证齿轮的装配精度。

• 某汽车制造商在一次齿轮设计中，通过尺寸链分析，将原本的公差范围缩小了30%，显著提升了产品的质量稳定性。
• 在航空航天领域，尺寸链的精确计算更是不可或缺。例如，卫星天线的定位精度依赖于多组尺寸链的协同作用。

总结

GB/T 5847-1986作为尺寸链计算领域的权威标准，为现代工业的发展提供了坚实的理论支持。通过深入理解尺寸链的概念及其计算方法，企业能够更好地实现产品设计的优化，提升生产效率和产品质量。未来，随着智能制造技术的普及，尺寸链计算方法的应用前景将更加广阔。
