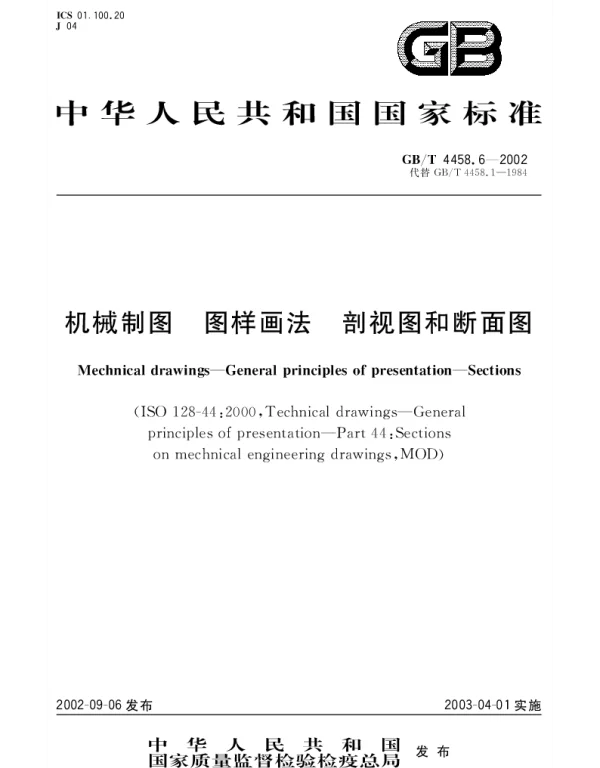

GBT 4458.6-2002 机械制图 图样画法 剖视图和断面图

GBT 4458.6-2002 机械制图 图样画法 剖视图和断面图

以下是关于GB/T 4458.6-2002标准中剖视图和断面图的常见问题解答。

1. 什么是剖视图？

剖视图是通过假想用剖切平面将机件剖开，移去观察者和剖切平面之间的部分，然后将剩余部分向投影面投影所得的图形。剖视图主要用于表达机件内部结构。

2. 常见的剖视图类型有哪些？

• 全剖视图：用一个剖切平面完全剖开机件后得到的视图。
• 半剖视图：当机件具有对称平面时，以对称中心线为界，一半画成剖视图，另一半画成视图。
• 局部剖视图：仅在机件的局部区域采用剖切，其余部分仍保持原状。
• 阶梯剖视图：由两个或多个平行的剖切平面剖开机件所得。
• 旋转剖视图：由两个相交的剖切平面剖开机件所得。

3. 断面图与剖视图的区别是什么？

断面图仅画出剖切平面与机件接触部分的图形，而剖视图则需要将剖切平面后的可见轮廓全部画出。断面图主要用于表达机件上的孔、槽等细节。

4. 如何正确标注剖视图？

• 剖切位置用剖切符号表示，剖切符号由剖切位置线和投射方向线组成。
• 剖切符号应尽量避免穿过空心结构（如孔、槽）。
• 剖视图的名称通常用字母表示，并标注在剖切符号的两端。

5. 剖视图中的材料剖面符号如何选择？

• 金属材料一般使用与水平方向成45°的细实线。
• 非金属材料或特殊材料可根据实际情况选用不同的剖面符号。
• 相邻零件的剖面线方向和间隔应不同，以便区分。

6. 为什么有时需要使用局部放大图？

局部放大图用于详细表达机件上某些小细节或复杂结构，便于制造和装配。它通常与被放大部分的轮廓线相连，并用细实线圈出。

7. 在绘制剖视图时，如何处理虚线？

根据GB/T 4458.6-2002的规定，在剖视图中，如果剖切平面经过机件的对称平面或轴线，则机件的不可见轮廓线可以省略不画。否则，不可见轮廓线应以细虚线表示。

8. 剖视图和断面图是否可以结合使用？

是的，剖视图和断面图可以结合使用。例如，在绘制局部剖视图时，断面部分可以直接作为剖视图的一部分，这样既能表达内部结构，又能清晰展示断面形状。

9. 剖视图和断面图的用途是什么？

• 剖视图主要用于表达机件内部结构，帮助技术人员了解机件的构造。
• 断面图主要用于表达机件上的孔、槽等细节，便于加工和测量。

10. 常见的误解有哪些？

• 误解一：认为剖视图必须完全剖开机件。实际上，剖视图可以根据需要选择全剖、半剖或局部剖。
• 误解二：忽略剖视图的标注要求。剖视图的标注是必不可少的，它直接影响图纸的可读性。
• 误解三：混淆剖视图和断面图的概念。剖视图包括断面图，但断面图只是剖视图的一部分。
