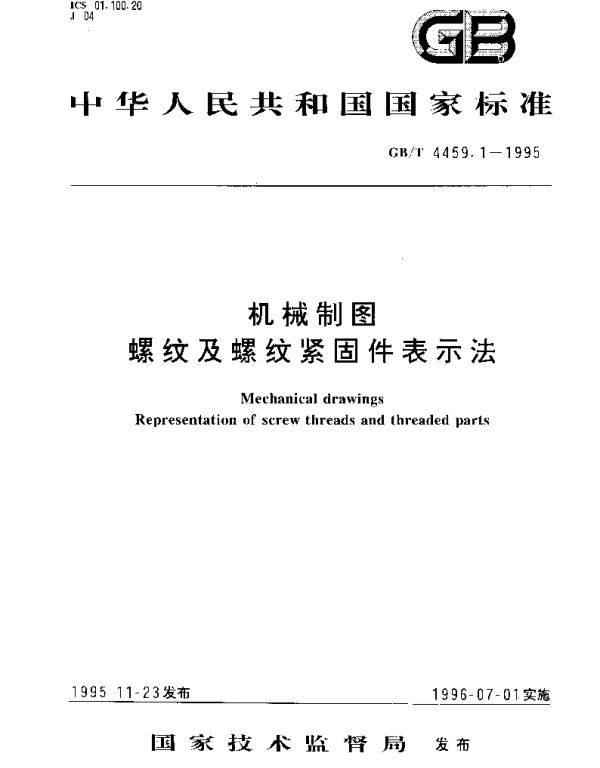

GBT 4459.1-1995 机械制图 螺纹及螺纹紧固件表示法

GBT 4459.1-1995 机械制图 螺纹及螺纹紧固件表示法常见问题解答

以下是关于GB/T 4459.1-1995标准中螺纹及螺纹紧固件表示法的一些常见问题及其解答。

1. GB/T 4459.1-1995标准的主要内容是什么？

答：GB/T 4459.1-1995是中国国家标准，规定了在机械制图中如何表示螺纹及螺纹紧固件的方法。该标准适用于各种工程图纸，包括但不限于建筑、机械设计等领域。

2. 螺纹代号是如何表示的？

答：螺纹代号通常由螺纹特征代号（如M表示普通螺纹）、公称直径和螺距组成。例如，M10×1.5表示公称直径为10mm，螺距为1.5mm的普通螺纹。

3. 在机械制图中如何标注螺纹？

答：螺纹的标注方法如下：

• 完整标注：包括螺纹特征代号、公称直径、螺距等信息。
• 简化标注：仅标注螺纹特征代号和公称直径。

4. 螺纹紧固件的表示法有哪些特殊要求？

答：螺纹紧固件（如螺栓、螺母）的表示法需要明确其类型、尺寸和材料。例如，螺栓的表示通常包括头部形状、公称直径、长度以及材料等级。

5. 如何区分内螺纹和外螺纹的表示方法？

答：内螺纹和外螺纹的表示方法有所不同：

• 内螺纹用剖面线表示螺纹孔。
• 外螺纹则通过完整的外形轮廓表示。

6. GB/T 4459.1-1995与国际标准ISO有何区别？

答：虽然两者都涉及螺纹表示，但GB/T 4459.1-1995更符合中国工业的实际需求，部分细节可能与ISO标准略有差异。例如，公差带的定义可能有所不同。

7. 在绘制螺纹时是否需要考虑比例问题？

答：是的，在机械制图中绘制螺纹时需要严格按照比例进行。过大的偏差会影响零件的互换性和装配精度。

8. 如果图纸中未明确标注螺纹的螺距，该如何处理？

答：如果图纸中未标注螺距，则默认为粗牙螺纹。粗牙螺纹是最常用的螺纹类型，适用于大多数场合。

9. 螺纹紧固件的材料等级如何表示？

答：螺纹紧固件的材料等级通常用数字或字母表示，例如8.8级螺栓表示其抗拉强度为800MPa，屈服强度为640MPa。

10. 是否可以将GB/T 4459.1-1995与其他标准混用？

答：不建议混用。不同标准可能有不同的规定，混用可能导致图纸解读错误或生产问题。应根据实际需求选择适用的标准。
