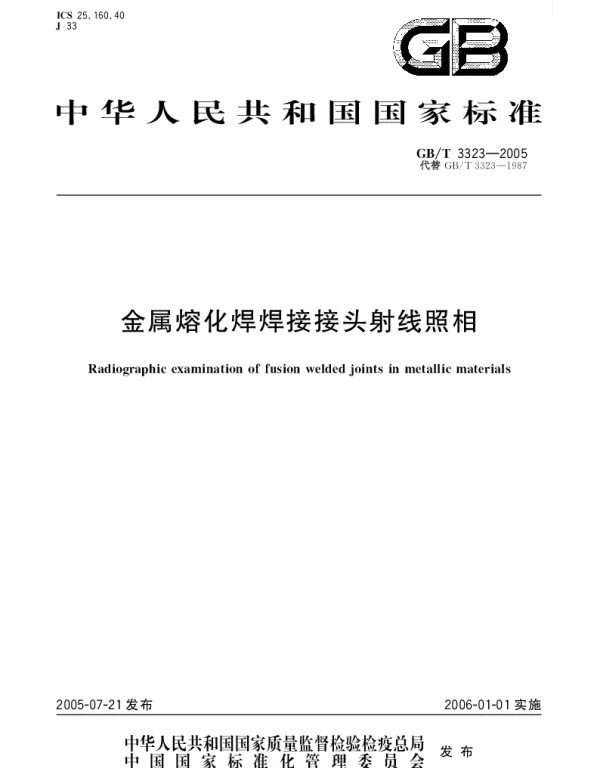

GBT 3323-2005 金属熔化焊焊接接头射线照相

GBT 3323-2005 金属熔化焊焊接接头射线照相常见问题解答

GBT 3323-2005 是中国国家标准，用于规范金属熔化焊焊接接头的射线照相检测方法。以下是关于该标准的一些常见问题及其解答。

1. GBT 3323-2005 的适用范围是什么？

GBT 3323-2005 主要适用于金属材料熔化焊焊接接头的质量检测，特别是通过射线照相法检查焊接接头中的缺陷。该标准适用于碳钢、低合金钢、不锈钢等金属材料的焊接接头质量评估。

2. 射线照相检测的主要目的是什么？

射线照相检测的主要目的是发现焊接接头中存在的内部缺陷，如裂纹、气孔、夹渣、未熔合等。通过检测可以确保焊接接头的质量符合设计要求和安全标准。

3. 如何选择合适的射线源？

选择射线源时需要考虑以下因素：

• 材料厚度：较厚的材料通常需要更高的能量射线源。
• 检测灵敏度需求：高灵敏度检测可能需要更先进的射线设备。
• 成本和操作安全性：根据预算和现场条件选择适合的射线源。

例如，对于薄板焊接接头，可以使用 X 射线；而对于厚板，则可能需要使用 γ 射线。

4. 焊接接头射线照相检测的合格标准是什么？

根据 GBT 3323-2005，焊接接头的射线照相检测结果分为不同的等级，通常包括 I 级、II 级、III 级和 IV 级。其中，I 级为最高质量等级，IV 级为最低质量等级。具体合格标准需根据设计文件或合同要求确定。

5. 常见的焊接缺陷有哪些？

常见的焊接缺陷包括：

• 裂纹：可能导致结构失效。
• 气孔：降低接头强度。
• 夹渣：影响接头的连续性。
• 未熔合：导致应力集中。
• 未焊透：降低接头承载能力。

这些缺陷在射线照片上会有特定的表现形式。

6. 射线照相检测前需要做哪些准备？

在进行射线照相检测之前，需要完成以下准备工作：

• 清理焊接接头表面，去除油污、锈蚀等。
• 选择适当的胶片和增感屏。
• 确定曝光参数（如电压、时间、焦距等）。
• 设置适当的防护措施，确保人员和环境安全。

这些步骤直接影响检测结果的准确性和可靠性。

7. 如果检测结果不合格怎么办？

如果检测结果显示焊接接头存在不合格缺陷，应采取以下措施：

• 分析缺陷类型和位置，判断其对结构的影响。
• 根据缺陷严重程度决定是否需要返修。
• 返修后重新进行射线照相检测，直至达到合格标准。

返修过程必须严格按照相关规范执行。

8. GBT 3323-2005 是否适用于所有类型的焊接接头？

GBT 3323-2005 主要适用于熔化焊焊接接头，但对于某些特殊材料或复杂结构（如堆焊层、异种金属焊接接头），可能需要结合其他检测方法或补充标准。

9. 射线照相检测与超声波检测相比有何优缺点？

射线照相检测的优点是能够直观地显示焊接接头内部的缺陷形态，但其缺点是成本较高、效率较低，且对操作人员的技术要求较高。
相比之下，超声波检测具有更高的效率和更低的成本，但无法直观显示缺陷图像，且对某些缺陷的检测灵敏度较低。

10. 如何确保射线照相检测结果的准确性？

为了确保检测结果的准确性，应注意以下几点：

• 严格遵守 GBT 3323-2005 的各项规定。
• 定期校准检测设备，确保其工作状态良好。
• 培训专业技术人员，提高操作水平。
• 保存完整的检测记录和影像资料，便于后续追溯。

这些措施有助于提高检测的可靠性和一致性。
