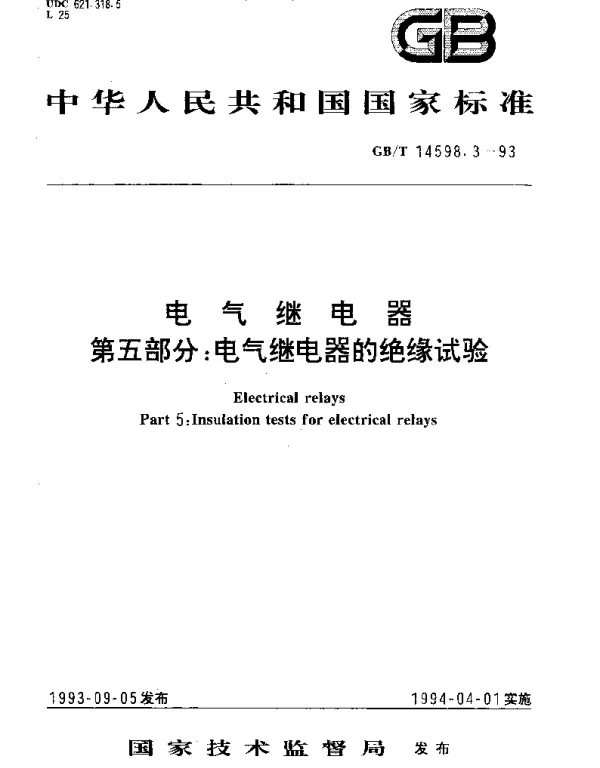

GBT 14598.3-1993 电气继电器 第五部分： 电气继电器的绝缘试验

GBT 14598.3-1993 电气继电器 第五部分：电气继电器的绝缘试验

以下是关于GBT 14598.3-1993标准中电气继电器绝缘试验的常见问题及其解答。

1. 什么是GBT 14598.3-1993标准？

GBT 14598.3-1993是中国国家标准，专门规定了电气继电器的绝缘试验要求和方法。该标准适用于各种类型的电气继电器，旨在确保其在正常工作条件和异常条件下的绝缘性能符合安全和可靠性要求。

2. 绝缘试验的主要目的是什么？

绝缘试验的主要目的是验证电气继电器在各种电压和环境条件下是否能够保持足够的绝缘强度，防止漏电、击穿或过热等问题的发生。这有助于保障设备的安全运行和使用寿命。

3. 绝缘试验包括哪些项目？

• 工频耐压试验
• 冲击耐压试验
• 绝缘电阻测试
• 介质损耗因数测量
• 局部放电检测（如有必要）

4. 工频耐压试验的具体要求是什么？

工频耐压试验是评估继电器绝缘强度的重要手段。具体要求如下：

• 试验电压通常为额定电压的两倍加1kV。
• 试验持续时间为1分钟。
• 在试验过程中，继电器不应出现击穿或闪络现象。

5. 冲击耐压试验的作用是什么？

冲击耐压试验用于模拟雷击或其他瞬态高压情况对继电器的影响。其作用包括：

• 验证继电器在极端电压冲击下的绝缘稳定性。
• 检查继电器内部是否存在设计或制造缺陷。

6. 如何进行绝缘电阻测试？

绝缘电阻测试通过施加直流电压来测量继电器不同电路之间的绝缘电阻值。具体步骤如下：

• 选择合适的直流电压（通常为500V或1000V）。
• 将测试仪器连接到被测电路两端。
• 记录绝缘电阻值，并与标准要求对比。

7. 介质损耗因数测量的意义是什么？

介质损耗因数是衡量绝缘材料能量损耗程度的重要指标。其意义在于：

• 反映绝缘材料的老化程度和质量状况。
• 帮助判断绝缘材料是否需要更换或修复。

8. 局部放电检测的适用范围是什么？

局部放电检测主要用于以下场景：

• 高电压等级的继电器。
• 长期运行后需要评估绝缘状态的设备。
• 怀疑存在局部放电隐患的情况。

9. 如果绝缘试验结果不合格怎么办？

如果试验结果不合格，应采取以下措施：

• 分析原因，可能是设计、材料或工艺问题。
• 重新设计或改进生产工艺。
• 再次进行试验，直至合格为止。

10. GBT 14598.3-1993标准是否适用于所有类型的继电器？

是的，该标准适用于大多数电气继电器，但某些特殊类型的继电器可能需要额外的补充要求。因此，在具体应用时需结合产品说明书和相关规范进行综合考虑。
