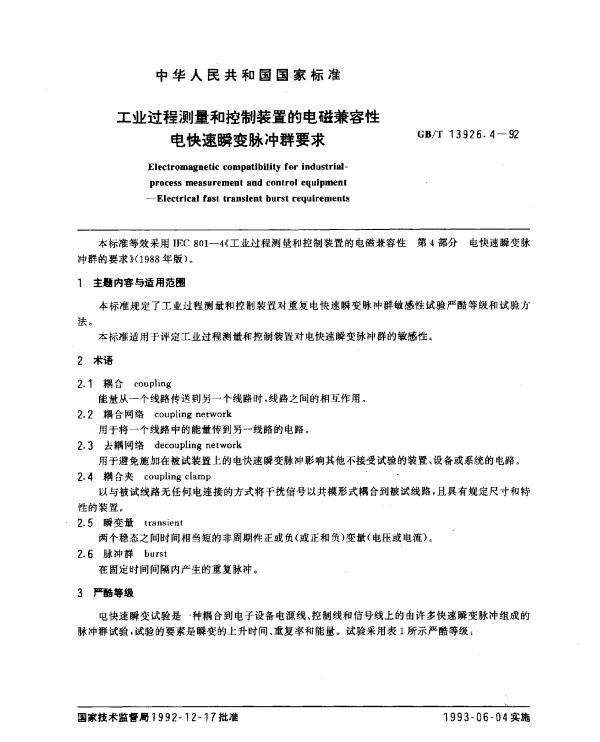

GBT 13926.4-1992 工业过程测量和控制装置的电磁兼容性 电快速瞬变脉冲群要求

GBT 13926.4-1992 标准概述

GBT 13926.4-1992 是中国国家标准，主要针对工业过程测量和控制装置的电磁兼容性（EMC）提出了具体的技术要求，特别是关于电快速瞬变脉冲群（EFT）的抗扰度测试。这一标准旨在确保工业设备在复杂电磁环境中能够稳定运行，避免因电磁干扰导致的功能异常或故障。

电快速瞬变脉冲群（EFT）的定义与危害

电快速瞬变脉冲群是一种常见的电磁干扰源，通常由开关操作、继电器触点跳动等产生。这些脉冲具有高频、短时的特点，可能对工业设备的敏感电路造成破坏性影响，例如通信中断、数据丢失或系统崩溃。因此，GBT 13926.4-1992 强调了对 EFT 的防护措施，以提高设备的可靠性和安全性。

• 脉冲特性： EFT 脉冲通常具有上升时间短（小于 5 纳秒）、重复频率高（5 kHz 或更高）的特点。
• 典型应用场景： 在工业自动化领域，如 PLC 控制器、传感器网络和变频器中，EFT 干扰尤为常见。

标准的核心要求与测试方法

GBT 13926.4-1992 对工业设备的 EFT 抗扰度设定了明确的技术指标，包括脉冲电压幅值、耦合路径、测试持续时间等。标准还规定了具体的测试方法，例如通过耦合网络将脉冲注入到设备的电源线或信号线中，观察其是否能正常工作。

• 测试环境： 必须在屏蔽室或接地良好的实验室中进行。
• 关键参数： 测试电压范围为 1 kV 至 4 kV，重复频率为 5 kHz。

实际案例分析

某化工厂的控制系统曾因未满足 EFT 抗扰度要求而频繁出现故障。通过引入符合 GBT 13926.4-1992 标准的设备，工厂实现了显著改善。数据显示，改造后系统的平均无故障运行时间（MTBF）提升了 30%。

• 案例背景：该系统包括多个 PLC 和传感器模块，受 EFT 干扰严重影响。
• 解决方案：采用带有 EFT 滤波功能的电源模块和屏蔽电缆。
• 结果：故障率下降至原来的 1/3，生产效率大幅提升。

总结

GBT 13926.4-1992 是保障工业设备电磁兼容性的基础标准之一。通过对电快速瞬变脉冲群的有效防护，可以显著提升设备的可靠性和稳定性。未来，随着工业 4.0 的推进，该标准将在更广泛的领域发挥重要作用。
