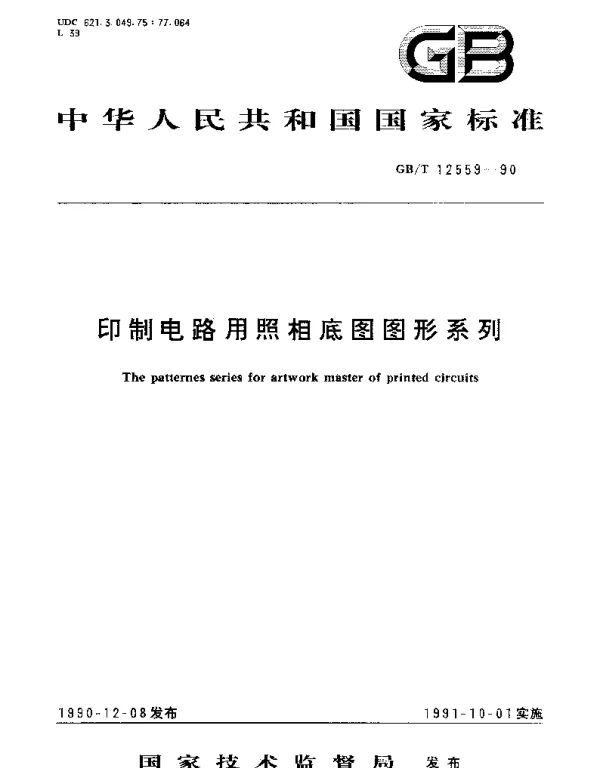

GBT 12559-1990 印制电路用照相底图图形系列

GBT 12559-1990 印制电路用照相底图图形系列

该标准规定了印制电路用照相底图图形的系列及其相关要求，主要用于电子工业中印制电路板的设计和制造。

主要内容

• 图形分类: 标准详细描述了不同类型的图形元素，包括线条、圆弧、文字等。
• 尺寸要求: 对于每个图形元素，规定了最小尺寸和最大尺寸范围。
• 精度要求: 提出了对图形精度的具体要求，确保在照相工艺中的可操作性。
• 材料规范: 指定了用于制作照相底图的材料类型及性能要求。

与老版本的变化

• 新增内容: 新增了一些更复杂的图形元素，并增加了对高密度印制电路的支持。
• 改进精度: 对某些关键图形元素的精度要求进行了提高，以适应更高分辨率的需求。
• 材料更新: 更新了部分材料规格，引入了更环保且性能更好的替代材料。
• 简化流程: 简化了一些不必要的步骤，提高了标准的实用性和可操作性。
