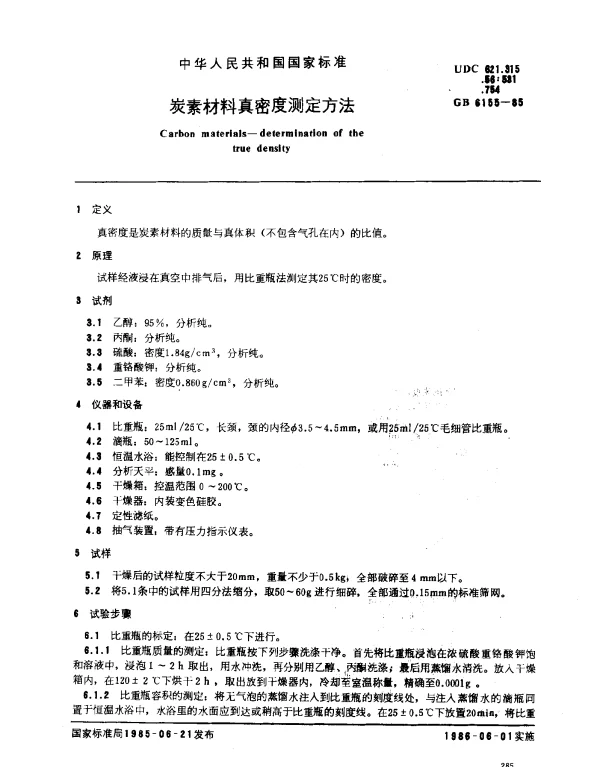

GB 6155-1985 炭素材料真密度测定方法

GB 6155-1985 炭素材料真密度测定方法

炭素材料在工业领域中具有广泛的应用，其真密度是衡量材料性能的重要指标之一。GB 6155-1985 标准为炭素材料的真密度测定提供了统一的技术规范。本文将从标准背景、测定原理、实验步骤及注意事项四个方面进行详细阐述。

一、标准背景

随着炭素材料在冶金、化工和能源等行业的广泛应用，对其物理化学性质的研究变得尤为重要。真密度作为炭素材料的基本特性之一，直接影响其在实际应用中的表现。因此，制定一套科学、准确的测定方法势在必行。GB 6155-1985 的出台填补了这一领域的空白，为行业提供了权威的检测依据。

二、测定原理

GB 6155-1985 的测定原理基于阿基米德原理，即通过测量样品在液体中的浮力来计算其体积，并结合质量数据推导出真密度值。具体而言，该方法假设炭素材料内部不存在孔隙或裂纹，从而确保测定结果的准确性。

• 首先，称量干燥后的样品质量。
• 其次，将样品完全浸入已知密度的液体中，记录其排开液体的质量。
• 最后，利用公式计算真密度值。

三、实验步骤

以下是按照 GB 6155-1985 标准进行真密度测定的具体操作步骤：

• 样品准备：选取代表性炭素材料样品，确保其表面清洁且无杂质。
• 称量质量：使用高精度天平称量样品质量，精确至 0.0001g。
• 液体选择：选用符合标准要求的液体介质，如水银或酒精。
• 浸没测试：将样品缓慢浸入液体中，避免气泡附着，并记录排开液体的质量。
• 数据处理：根据公式计算真密度值，并与标准值对比分析。

四、注意事项

在实际操作过程中，需注意以下几点以保证测定结果的可靠性：

• 确保样品充分干燥，避免水分对测定结果的影响。
• 严格控制液体温度，防止因温度变化导致密度波动。
• 实验环境应保持稳定，避免外界干扰。
• 定期校准仪器设备，确保测量精度。

综上所述，GB 6155-1985 提供了一种科学、可靠的炭素材料真密度测定方法。通过严格遵循标准流程并关注细节，可以有效提升测定的准确性和重复性。这一标准不仅为科研人员提供了技术支持，也为工业生产提供了重要的质量保障。
