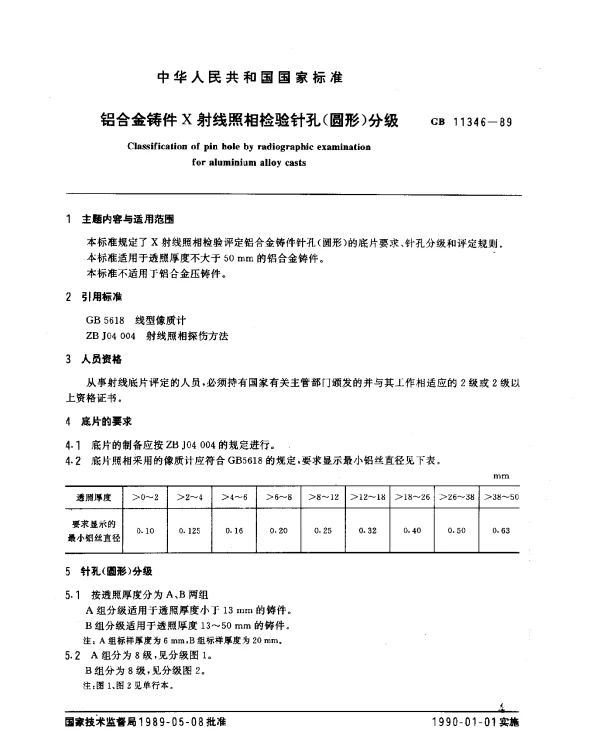

GB 11346-1989 铝合金铸件Χ射线照相检验针孔（圆形）分级

GB 11346-1989 标准概述

GB 11346-1989 是中国国家标准化管理委员会发布的一项关于铝合金铸件Χ射线照相检验针孔（圆形）分级的标准。该标准主要规定了通过Χ射线检测技术对铝合金铸件内部缺陷的分类和评估方法，特别是针对针孔类缺陷的分级标准。针孔缺陷是铝合金铸件中常见的铸造缺陷之一，其形成原因与熔炼工艺、浇注温度、模具设计以及冷却速度等因素密切相关。

针孔缺陷的危害与检测意义

针孔缺陷的存在会显著降低铝合金铸件的机械性能和使用寿命，特别是在承受高压或高温的工作环境中，这些缺陷可能导致裂纹甚至断裂。因此，采用Χ射线照相技术对针孔缺陷进行无损检测显得尤为重要。通过该技术，可以清晰地观察到铸件内部的针孔分布情况，为后续的质量控制提供科学依据。

• 危害性：针孔缺陷会导致铸件的气密性和耐压性下降，影响产品的可靠性和安全性。
• 检测意义：通过分级评估，可以有效筛选出不合格产品，减少因质量问题带来的经济损失。

标准中的分级体系

GB 11346-1989 标准将针孔缺陷分为五个等级，从一级到五级依次递增。每个等级对应不同的针孔尺寸范围和密度要求。例如，一级标准要求针孔直径小于 0.5mm，每平方厘米不超过 5 个；而五级标准允许针孔直径达到 2mm，且每平方厘米允许的数量增加至 20 个以上。

• 一级标准：适用于高精度要求的航空、航天领域。
• 五级标准：适用于对质量要求相对较低的一般工业应用。

实际案例分析

以某汽车制造企业为例，其生产的铝合金发动机缸体在出厂前需要通过Χ射线检测。根据 GB 11346-1989 标准，该企业将检测结果划分为三个等级：A 级（符合一级标准）、B 级（符合二级标准）和 C 级（符合三级标准）。统计数据显示，A 级产品的合格率为 75%，B 级为 15%，C 级为 10%。这表明大部分产品能够满足高端市场需求，但也存在部分产品需要改进工艺以提升质量。

总结

GB 11346-1989 标准为铝合金铸件的质量控制提供了明确的技术指导，其针孔缺陷分级体系在实际生产中发挥了重要作用。通过严格的检测和分级管理，不仅可以提高产品质量，还能帮助企业优化生产工艺，降低成本，增强市场竞争力。未来，随着新材料和新工艺的发展，该标准也需要不断更新和完善，以适应更高的技术要求。
