摘要:本文件规定了圆锥的角度公差、直径公差、形状和位置公差及其标注方法。本文件适用于机械制造中圆锥零件的设计、加工和检测。
Title:Taper Tolerances
中国标准分类号:J13
国际标准分类号:21.040

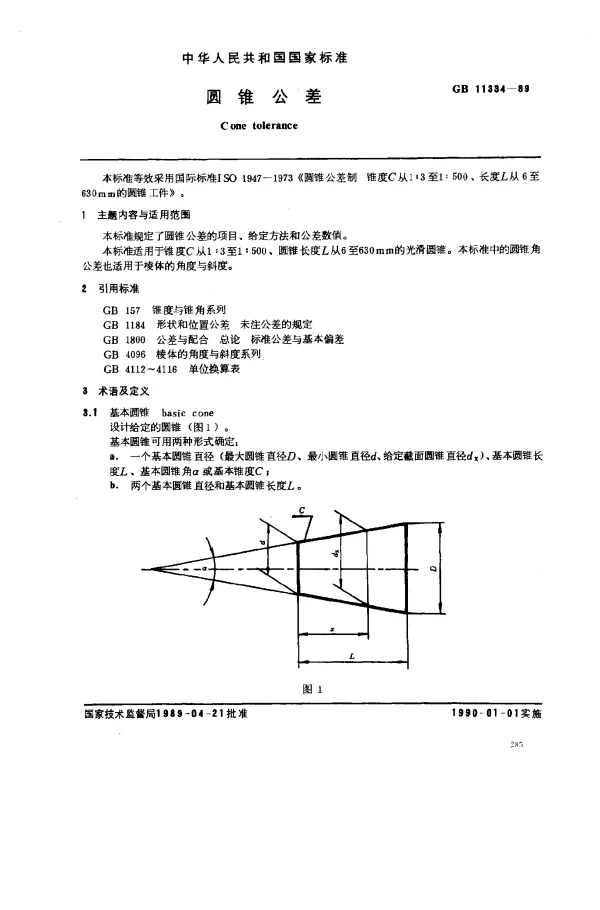

封面预览
拓展解读
GB 11334-1989 是中国国家标准,规定了圆锥公差的基本要求和计算方法。以下是关于此标准的一些常见问题及其详细解答。
GB 11334-1989 主要用于规范圆锥零件的设计、制造和检验过程中的公差要求。它为工程师提供了统一的公差体系,以确保圆锥零件在实际应用中能够满足配合精度和功能需求。
圆锥公差主要包括以下几个方面:
圆锥直径公差是指圆锥表面沿轴向不同截面处直径的变化范围。该公差直接影响圆锥配合的松紧程度。例如,如果直径公差过大,则可能导致配合不稳定;反之则可能增加加工难度。
圆锥角公差用于控制圆锥表面的角度偏差。角度偏差过大会导致配合件无法正确贴合,影响密封性和承载能力。因此,在设计时需要严格控制圆锥角公差。
是的,圆锥长度公差非常重要。它决定了圆锥的有效工作区域,影响配合件的接触面积和受力分布。如果长度公差超出允许范围,可能会导致配合失效或损坏。
圆锥表面粗糙度直接影响配合的密封性和耐磨性。粗糙度过高会增加摩擦阻力,降低使用寿命;而粗糙度过低则可能增加加工成本。因此,标准中对表面粗糙度有明确的要求。
圆锥配合性质的选择取决于具体的应用场景。常见的配合性质包括:
选择时需综合考虑配合件的功能需求和装配工艺。
不是的。该标准主要适用于机械工程领域中的普通圆锥零件。对于特殊用途的圆锥零件(如高压密封件),可能需要参考其他相关标准或制定专门的技术文件。
圆锥公差的合格性通常通过测量设备进行检测,包括三坐标测量仪、圆锥量规等。检测结果需符合标准规定的公差范围,否则视为不合格。
当遇到标准未涵盖的情况时,建议与相关领域的专家协商,必要时可以制定企业内部标准或补充说明,以确保产品质量和可靠性。
