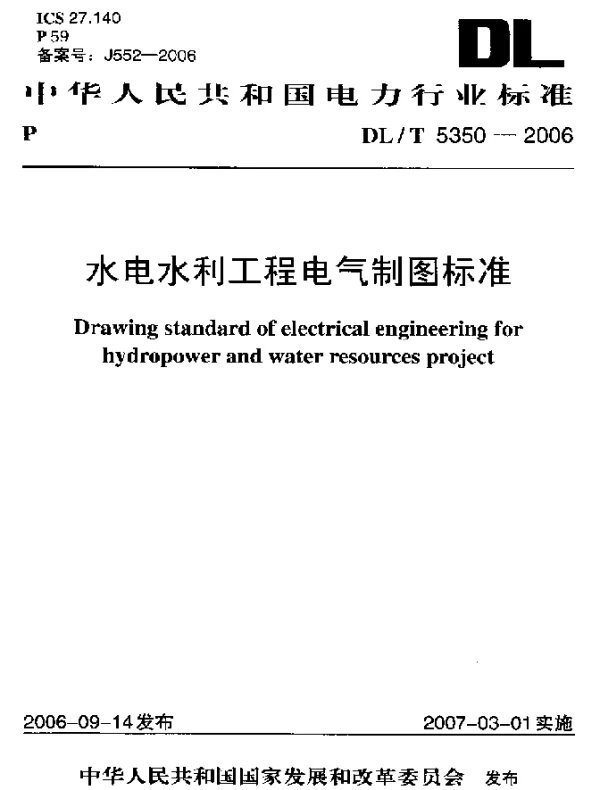

DLT 5350-2006 水电水利工程电气制图标准

DLT 5350-2006 水电水利工程电气制图标准

DLT 5350-2006《水电水利工程电气制图标准》是中国水利水电行业的一项重要技术规范，旨在统一和规范水电工程中电气设计图纸的绘制方法与表达方式。这项标准对于确保工程设计的准确性、施工的可操作性以及后期维护的便利性具有重要意义。

该标准涵盖了水电工程中电气设备布置、线路连接、控制回路等多方面的内容。它不仅规定了符号、线条、颜色等基本要素的使用规则，还对复杂的电气系统进行了详细的分类和说明。例如，在强电系统中，标准要求使用特定的颜色来区分不同的相位（如红色代表A相，绿色代表B相，黄色代表C相），以避免混淆和误操作。

标准的核心内容

• 符号标准化：DLT 5350-2006明确规定了各种电气设备的图形符号，包括发电机、变压器、开关柜等，这些符号是工程师之间交流的重要工具。
• 布局规范化：标准强调了电气设备的合理布局原则，比如配电盘应尽量靠近负荷中心，电缆路径要尽可能短且避免交叉。
• 标注清晰化：所有尺寸、参数、连接点都需明确标注，以便施工人员能够准确理解并执行。

为了更好地理解其应用价值，我们可以通过一个实际案例来说明。某大型水电站项目在建设初期采用了DLT 5350-2006作为指导，通过严格的制图规范，有效减少了因图纸错误导致的返工现象。据统计，该项目在施工阶段由于图纸问题造成的成本增加仅为预算的0.5%，远低于行业平均水平。

对行业的深远影响

DLT 5350-2006不仅是技术层面的创新，更是推动中国水电工程建设走向标准化、现代化的重要里程碑。随着全球对清洁能源需求的增长，水电工程正面临更大的挑战和发展机遇。而这一标准的实施，无疑为中国水电行业在全球竞争中占据了有利地位。

总之，DLT 5350-2006《水电水利工程电气制图标准》以其科学严谨的内容体系，为水电工程的设计、施工及运营提供了坚实的保障。未来，随着技术的进步和社会的发展，这一标准也将不断更新和完善，以适应新的需求。
