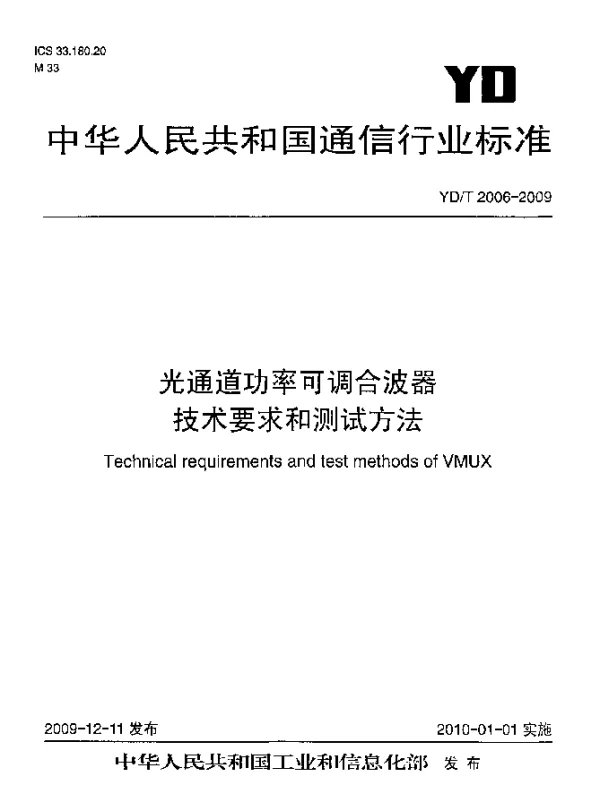

YDT 2006-2009 光通道功率可调合波器技术要求和测试方法

YDT 2006-2009 光通道功率可调合波器技术要求和测试方法常见问题解答

以下是关于 YDT 2006-2009 标准中光通道功率可调合波器的技术要求和测试方法的一些常见问题及其详细解答。

1. 什么是 YDT 2006-2009 标准？

YDT 2006-2009 是由中国通信标准化协会（CCSA）制定的一项技术标准，主要用于规范光通道功率可调合波器的设计、制造和测试要求。该标准适用于光纤通信系统中的光器件，旨在确保设备性能的一致性和可靠性。

2. 光通道功率可调合波器的主要功能是什么？

光通道功率可调合波器的主要功能是将多个不同波长的光信号合并为一个复合光信号，并通过调节各通道的功率分配来优化传输性能。这种设备广泛应用于密集波分复用（DWDM）系统中。

3. YDT 2006-2009 对光通道功率可调合波器的技术要求有哪些？

• 插入损耗： 插入损耗应低于规定的最大值，通常不超过 3 dB。
• 隔离度： 各通道之间的隔离度应达到或超过 25 dB。
• 功率调节范围： 支持的功率调节范围应在 -10 dBm 至 +10 dBm 之间。
• 温度稳定性： 设备在 -40°C 至 +85°C 的工作温度范围内应保持稳定性能。
• 信道数： 支持的信道数量应符合设计规格，通常为 8、16 或更多。

4. 如何测试光通道功率可调合波器的插入损耗？

插入损耗的测试步骤如下：

1. 使用光功率计测量输入端的光功率。
2. 将光信号通过待测设备后，再次测量输出端的光功率。
3. 计算插入损耗，公式为：插入损耗 = 输入功率 - 输出功率。

5. 光通道功率可调合波器的隔离度测试需要注意哪些事项？

隔离度测试的关键点包括：

• 确保测试环境无外部干扰。
• 使用高精度光谱分析仪进行测量。
• 分别测试每个通道的隔离度，记录最低值作为设备的隔离度指标。

6. YDT 2006-2009 是否对光通道功率可调合波器的可靠性有要求？

是的，YDT 2006-2009 要求光通道功率可调合波器具备一定的可靠性，具体表现为：平均无故障时间（MTBF）不低于 100,000 小时，并且在多次开关操作后仍能保持性能稳定。

7. 如何验证光通道功率可调合波器的功率调节功能？

功率调节功能的验证步骤如下：

• 设置不同的功率目标值。
• 调整设备的调节机构，观察输出功率是否接近目标值。
• 重复测试多个目标值，确保调节范围符合标准要求。

8. YDT 2006-2009 是否适用于所有类型的光通道功率可调合波器？

不是。该标准主要适用于基于波导技术的光通道功率可调合波器，不适用于其他类型（如自由空间光学器件）的合波器。

9. 在实际应用中，如何选择合适的光通道功率可调合波器？

选择设备时需考虑以下因素：

• 支持的信道数是否满足需求。
• 插入损耗和隔离度是否符合系统要求。
• 功率调节范围是否足够宽泛。
• 设备的尺寸和功耗是否适合部署环境。

10. 如果设备未通过 YDT 2006-2009 的测试，可能的原因有哪些？

• 插入损耗过高可能是由于材料质量或设计缺陷导致。
• 隔离度不足可能与内部反射或串扰有关。
• 功率调节功能异常可能是控制电路或机械结构的问题。
• 温度稳定性差可能源于散热设计不合理。
