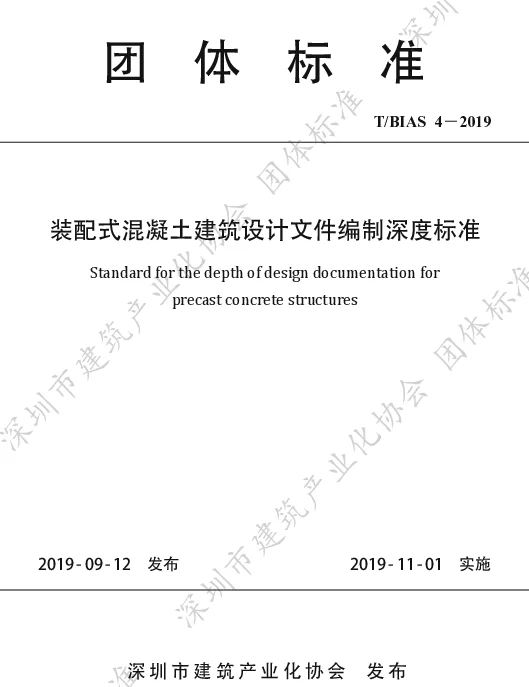

TBIAS 4-2019 装配式混凝土建筑设计文件编制深度标准

在TBIAS 4-2019《装配式混凝土建筑设计文件编制深度标准》中，有一项重要的更新内容是关于构件深化设计图纸的要求。相较于旧版标准，新版更加细化了这一部分的内容。

以“预制构件深化设计图”为例，在TBIAS 4-2019中明确规定了深化设计图应包含的内容及表达方式。与之前版本相比，新标准不仅要求图纸上标注构件的几何尺寸、材料规格等基本信息，还特别强调了节点连接详图的绘制以及必要的施工说明。这意味着设计师需要提供更为详细的连接构造信息，以便于现场施工人员理解和操作。

具体应用时，设计师应当遵循以下步骤来编制符合要求的深化设计图：

1. 确定每个预制构件的具体参数，包括但不限于长度、宽度、高度、厚度等；

2. 绘制出完整的三维模型，并将其转化为二维视图形式；

3. 在图中标注所有关键部位的连接方式，如螺栓孔位置、焊接点设置等；

4. 提供清晰的文字描述，解释复杂节点的工作原理及其安装顺序；

5. 如果有必要的话，还可以增加一些辅助性图表或者照片来补充说明。

通过以上措施，可以确保最终提交给施工单位的设计文件既准确又实用，从而提高整个项目的质量和效率。同时这也反映了当前建筑行业对于提升工业化水平所做出的努力方向之一——即通过标准化流程来减少人为因素带来的不确定性风险。
