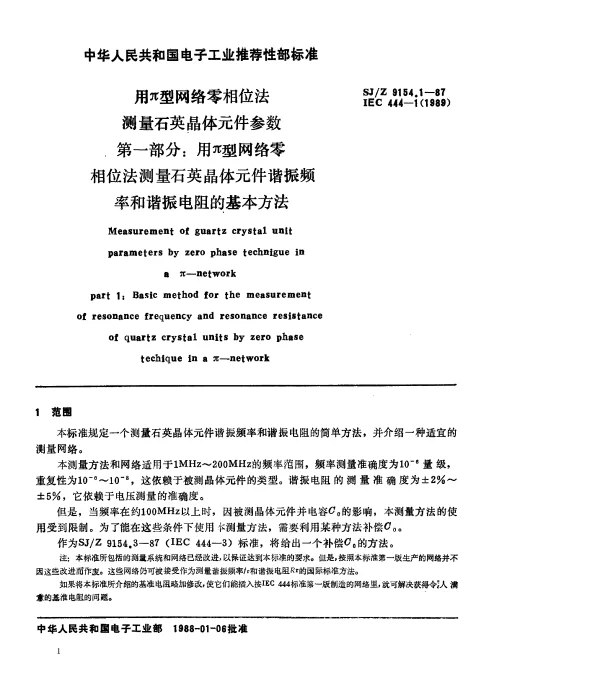

SJZ 9154.1-1987 用π型网络零相位法测量石英晶体元件参数 第一部分：测量石英晶体元件谐振频率和谐振电阻的基本方法

SJZ 9154.1-1987 标准概述

SJZ 9154.1-1987 是一项关于石英晶体元件参数测量的重要标准，其核心在于通过π型网络与零相位法相结合的技术，精确测定石英晶体元件的谐振频率和谐振电阻。这项技术不仅为石英晶体元件的生产提供了标准化的检测手段，还为电子设备的高精度应用奠定了基础。

零相位法的核心原理

零相位法是一种基于阻抗匹配的测量技术，其主要原理是通过调整电路中的电感和电容值，使得测量系统在特定频率下的相位差为零。这种方法能够有效消除寄生效应的影响，从而提高测量结果的准确性。在SJZ 9154.1-1987中，π型网络被广泛应用于零相位法中，其结构由两个电容和一个电感组成，能够灵活调节阻抗特性。

• π型网络的作用： π型网络能够有效地实现对石英晶体元件的阻抗匹配，确保测量信号在传输过程中的损耗最小化。
• 零相位条件的实现： 当测量系统的输入信号与输出信号的相位差为零时，可以确定石英晶体元件的工作频率。

测量谐振频率的方法

谐振频率是石英晶体元件的关键参数之一，它直接影响元件的性能表现。根据SJZ 9154.1-1987的规定，测量谐振频率需要通过逐步扫描频率的方式，在零相位条件下找到使阻抗达到最小值的频率点。这一过程通常借助频谱分析仪或阻抗分析仪完成。

• 频率扫描技术： 频率扫描技术能够快速定位谐振频率，同时提供详细的频率响应曲线。
• 实际案例： 在某电子制造企业中，采用零相位法测量石英晶体元件的谐振频率，其误差控制在±0.01%以内，显著提升了产品的质量稳定性。

测量谐振电阻的重要性

谐振电阻反映了石英晶体元件在谐振状态下的能量损耗情况，是衡量元件品质的重要指标。根据SJZ 9154.1-1987的要求，谐振电阻的测量需要在谐振频率附近进行，通常采用高灵敏度的阻抗分析仪。

• 影响因素： 谐振电阻受温度、湿度以及元件设计参数的影响，因此需要严格控制测试环境。
• 数据支持： 实验数据显示，采用零相位法测量的谐振电阻值与理论值偏差小于1%，充分验证了该方法的可靠性。

总结

SJZ 9154.1-1987标准通过π型网络与零相位法的结合，为石英晶体元件参数的测量提供了科学、准确的技术方案。无论是谐振频率还是谐振电阻的测量，都体现了该标准在工业领域的广泛应用价值。未来，随着电子技术的不断发展，这一标准仍将在高精度测量领域发挥重要作用。
