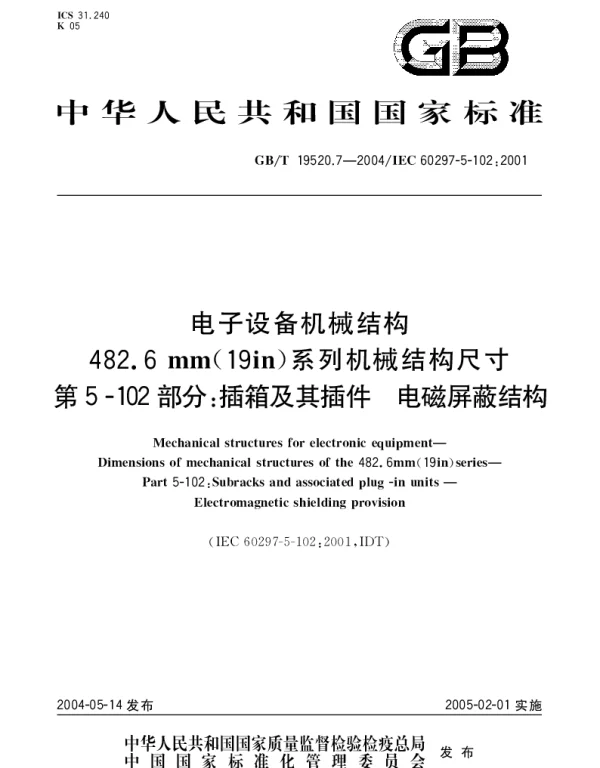

GBT 19520.7-2004 电子设备机械结构 482.6mm(19 in)系列机械结构尺寸 第5-102部分;插箱及其插件 电磁屏蔽结构

GBT 19520.7-2004 电子设备机械结构 常见问题解答

GBT 19520.7-2004 是中国国家标准，规定了482.6mm(19 in)系列电子设备机械结构的尺寸及电磁屏蔽要求，适用于插箱及其插件的设计与制造。以下是关于此标准的常见问题解答。

1. GBT 19520.7-2004 的主要用途是什么？

该标准主要用于规范电子设备机柜中插箱及其插件的机械结构尺寸和电磁屏蔽性能，确保设备的互换性、兼容性和可靠性。它广泛应用于通信、计算机、工业控制等领域。

2. 插箱的尺寸是如何规定的？

• 宽度： 标准规定插箱的宽度为482.6mm（即19英寸）。
• 高度： 高度以单位U为基准，每U等于44.45mm。
• 深度： 深度通常在100mm至300mm之间，具体根据实际需求设计。

这些尺寸确保了不同厂商生产的设备能够在一个统一的机柜中安装。

3. 什么是电磁屏蔽结构？

电磁屏蔽结构是指通过特定的设计和材料，防止外部电磁干扰进入插箱内部，同时避免插箱内部的电磁信号对外部环境造成干扰。GBT 19520.7-2004 对插箱的屏蔽性能提出了明确要求，例如屏蔽材料的选择、接缝处的密封处理等。

4. 如何实现插箱的电磁屏蔽？

• 选用导电性能良好的金属材料（如铝、铜或不锈钢）作为插箱外壳。
• 确保插箱的所有接缝和开口处有良好的接地和密封措施。
• 插件与插箱之间的连接需采用屏蔽接触技术，例如弹簧指状触点。
• 在必要时，可在插箱内壁涂覆导电漆或安装屏蔽衬垫。

这些措施共同保证了插箱的电磁兼容性。

5. GBT 19520.7-2004 是否强制执行？

是的，GBT 19520.7-2004 是中国国家推荐性标准，虽然不是强制性法规，但在许多行业领域中被广泛采用，特别是在涉及电子设备标准化设计时具有很高的参考价值。

6. 插箱设计中常见的误区有哪些？

• 忽视电磁屏蔽的重要性，导致设备易受外界干扰。
• 未严格按照标准规定的尺寸设计，影响设备的互换性。
• 忽略插箱内部的散热设计，可能导致设备过热。
• 未考虑插件与插箱之间的兼容性，导致安装困难。

这些问题可通过严格遵循标准和充分测试来避免。

7. 如何验证插箱是否符合GBT 19520.7-2004 的要求？

• 进行尺寸测量，确保插箱的宽度、高度和深度符合标准。
• 进行电磁兼容性测试，验证插箱的屏蔽效果。
• 检查插件与插箱的安装过程，确认其兼容性和操作便利性。
• 查阅相关认证报告，确保产品符合国家标准。

以上步骤可帮助确保插箱完全符合标准要求。

8. GBT 19520.7-2004 是否适用于所有类型的电子设备？

该标准主要适用于482.6mm(19 in)系列的电子设备，但并不涵盖所有类型的设备。对于特殊用途的设备（如高辐射环境下的设备），可能需要额外的设计和测试。
