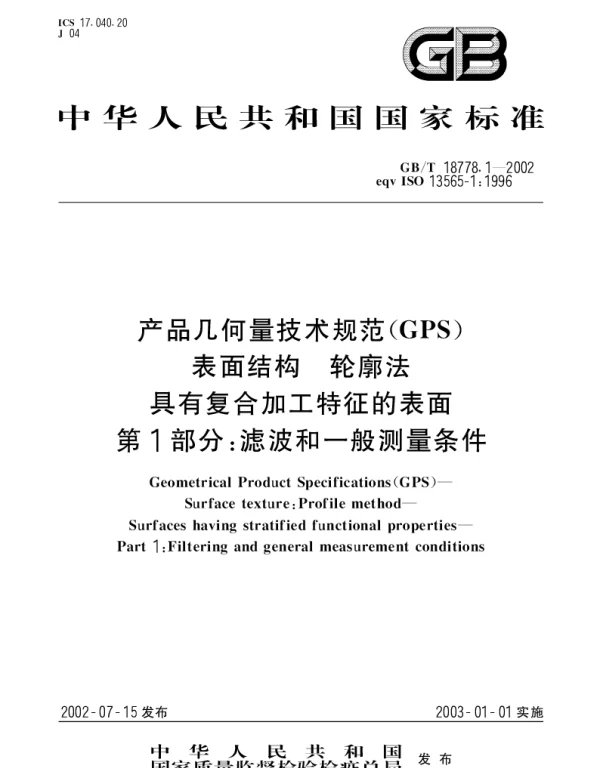

GBT 18778.1-2002 产品几何量技术规范(GPS)表面结构 轮廓法 具有复合加工特征的表面 第1部分;滤波和一般测量条件

GBT 18778.1-2002 常见问题解答

以下是关于 GBT 18778.1-2002 产品几何量技术规范(GPS)表面结构 轮廓法 具有复合加工特征的表面 第1部分: 滤波和一般测量条件 的常见问题及其解答。

1. GBT 18778.1-2002 是什么？

GBT 18778.1-2002 是中国国家标准，属于 GPS（产品几何量技术规范）的一部分，主要用于定义具有复合加工特征的表面的表面结构轮廓测量方法。它规定了如何通过滤波技术和一般测量条件来评估表面粗糙度。

2. 什么是滤波？在本标准中起什么作用？

滤波是指对测量得到的表面轮廓数据进行处理的过程，以去除不必要的高频噪声或低频趋势，从而提取出与表面特性相关的特征信息。GBT 18778.1-2002 中的滤波是为了准确地分析具有复合加工特征的表面，例如机械加工表面或涂层表面。

• 滤波的作用： 提取特定频率范围内的表面特征，如粗糙度、波纹度等。
• 常用滤波器： 高斯滤波器、截止滤波器等。

3. 什么是复合加工特征？

复合加工特征是指表面由多种加工工艺共同形成的特点，例如机械加工后又经过抛光或涂层处理。这种表面的特性通常较为复杂，需要综合考虑多种因素进行测量和评估。

• 典型例子： 车削表面后涂覆一层硬质涂层。
• 影响因素： 不同加工工艺可能导致不同的表面微观结构。

4. 如何确定合适的滤波参数？

滤波参数的选择直接影响测量结果的准确性。根据 GBT 18778.1-2002 的要求，滤波参数应根据被测表面的预期用途和特性来设定。

• 关键参数： 截止波长、采样长度、滤波器类型等。
• 推荐步骤：
  1. 明确测量目的（如评估粗糙度或波纹度）。
  2. 查阅相关标准中的推荐值。
  3. 通过实验验证参数设置是否符合实际需求。

5. 测量条件有哪些具体要求？

GBT 18778.1-2002 对测量条件提出了严格的要求，以确保测量结果的一致性和可重复性。

• 环境条件： 温度、湿度、振动等需控制在标准范围内。
• 设备要求： 使用符合标准的轮廓仪，并定期校准。
• 操作规范： 测量人员需经过培训并熟悉标准要求。

6. 为什么需要对具有复合加工特征的表面进行特殊处理？

具有复合加工特征的表面通常具有多尺度的结构，单一的测量方法可能无法全面反映其特性。因此，GBT 18778.1-2002 提供了综合的测量方案，包括滤波技术和多参数评估，以确保测量结果的可靠性和准确性。

• 典型问题： 单纯使用粗糙度参数可能忽略波纹度或纹理方向的影响。
• 解决方案： 结合多种参数（如Ra、Rq、Rz等）进行全面分析。

7. 是否可以将其他国家标准的滤波方法应用于本标准？

原则上不建议直接套用其他标准的滤波方法，因为不同标准可能针对不同的应用场景设计了特定的滤波参数和流程。GBT 18778.1-2002 提供了专门针对复合加工特征表面的滤波方案，应优先遵循本标准的规定。

• 例外情况： 如果其他标准的滤波方法与本标准兼容，则可以在特定情况下参考。
• 注意事项： 必须验证其适用性和一致性。

8. 如何验证测量结果的可靠性？

为了验证测量结果的可靠性，可以采取以下措施：

• 重复测量多次，比较结果的一致性。
• 使用标准试块进行校验。
• 与其他实验室的结果进行比对。

此外，应严格按照标准的操作流程执行测量，并记录所有相关参数和条件。

9. 本标准适用于哪些行业？

GBT 18778.1-2002 广泛适用于需要精确评估表面特性的行业，例如汽车制造、航空航天、精密仪器、医疗器械等。

• 典型应用领域： 发动机零件、光学镜片、医疗植入物等。
• 重要性： 确保产品质量和性能稳定性。

10. 如果没有滤波处理，会对测量结果造成什么影响？

未进行滤波处理可能导致测量结果受到噪声干扰或趋势偏差的影响，从而无法准确反映表面的真实特性。

• 潜在问题： 过高的噪声水平会掩盖真实的表面特征。
• 解决办法： 使用适当的滤波器去除干扰成分。
