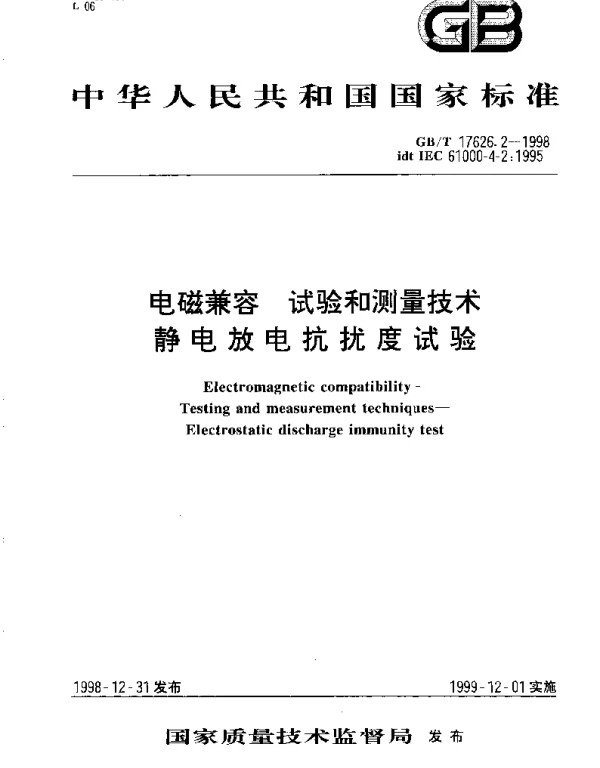

GBT 17626.2-1998 电磁兼容 试验和测量技术 静电放电抗扰度试验

GBT 17626.2-1998 电磁兼容 试验和测量技术 静电放电抗扰度试验

静电放电（ESD）是电子设备在实际使用中可能遇到的一种常见干扰源，它会对设备的正常运行造成影响。为了评估设备对静电放电的抗扰能力，国际上制定了相关标准，其中 GBT 17626.2-1998 是中国国家标准化管理委员会发布的关于电磁兼容（EMC）的测试标准之一。

该标准详细规定了静电放电抗扰度试验的方法、条件以及评估准则，为电子设备的设计与生产提供了重要的参考依据。本文将从试验背景、试验方法、测试结果分析以及实际应用四个方面进行探讨。

一、试验背景

随着电子设备的普及和技术的进步，设备对电磁环境的敏感性日益增加。静电放电作为一种瞬态干扰源，具有高电压、短时间的特点，容易导致设备功能异常甚至损坏。因此，制定一套科学合理的测试标准对于确保设备的电磁兼容性能至关重要。

• 静电放电是一种常见的自然现象，尤其是在干燥环境中。
• 设备在日常使用中可能遭受来自人体、物体接触或空气放电的影响。
• 缺乏有效的抗扰措施可能导致设备误操作或永久性故障。

二、试验方法

根据 GBT 17626.2-1998 标准，静电放电抗扰度试验主要采用模拟静电放电的方式，通过特定的测试设备对被测设备施加静电脉冲。

• 测试设备： 包括静电放电发生器、耦合网络、接地平面等。
• 测试参数： 放电电压范围通常为 0.5kV 至 8kV，脉冲重复频率为 1Hz。
• 测试步骤：
  • 将被测设备放置于接地平面上。
  • 使用静电放电发生器对设备的不同接口（如电源端口、信号端口）进行放电。
  • 记录设备在放电过程中的响应情况。

三、测试结果分析

通过对不同设备进行静电放电抗扰度试验，可以发现以下规律：

• 低电压放电（< 4kV）通常不会对设备造成明显影响。
• 高电压放电（> 4kV）可能导致设备暂时性功能紊乱，例如屏幕闪烁或数据丢失。
• 某些敏感电路（如射频模块）在高电压下可能出现永久性损坏。

这些结果表明，静电放电抗扰度试验能够有效评估设备的电磁兼容性能，并为改进设计提供依据。

四、实际应用

GBT 17626.2-1998 标准的应用范围广泛，适用于各种类型的电子设备，包括家用电器、工业控制设备、通信设备等。以下是其实际应用中的几个关键点：

• 在产品设计阶段，工程师应考虑静电防护措施，如增加屏蔽层或优化电路布局。
• 在生产环节，需严格按照标准要求对设备进行测试，确保产品质量。
• 在用户手册中明确提示静电防护注意事项，以减少设备因静电问题引发的投诉。

总之，GBT 17626.2-1998 标准为静电放电抗扰度试验提供了科学规范的指导，有助于提高电子设备的整体质量和可靠性。
