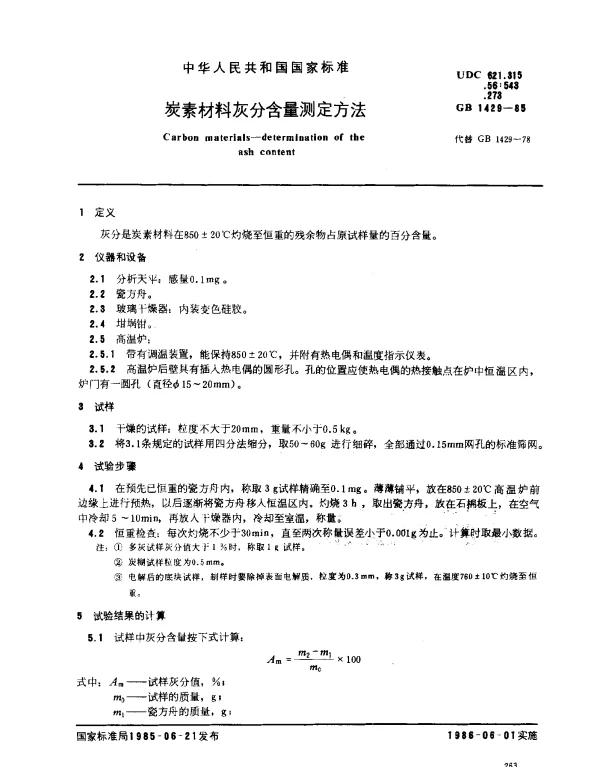

GB 1429-1985 炭素材料灰分含量测定方法

炭素材料灰分含量测定方法

GB 1429-1985 是中国国家标准中关于炭素材料灰分含量测定的重要规范，它为炭素材料的质量控制提供了科学依据和操作指南。灰分含量是衡量炭素材料纯度的一个关键指标，直接影响其在工业应用中的性能表现。本文将从标准的核心内容、测定原理、实际应用以及改进方向等方面展开详细探讨。

测定原理与方法

炭素材料灰分含量的测定基于化学分析法，主要通过高温灼烧去除有机物和挥发性成分，从而得到无机残渣（即灰分）。具体步骤包括样品的预处理、高温灼烧、冷却称重等环节。在这一过程中，温度控制尤为关键，通常要求在800℃至900℃之间进行灼烧，以确保有机物完全分解，同时避免无机成分的挥发损失。

• 样品预处理： 样品需经过粉碎、混合均匀后取样，以保证测试结果具有代表性。
• 高温灼烧： 将样品放入马弗炉中，在规定温度下灼烧一定时间，直至质量稳定。
• 冷却与称重： 灼烧后的样品需在干燥器中冷却至室温后称重，计算灰分含量。

实际应用与意义

炭素材料广泛应用于冶金、化工、电子等领域，其灰分含量直接关系到产品的导电性、耐腐蚀性和使用寿命。例如，在钢铁冶炼中，炭素材料作为脱氧剂使用时，灰分过高会导致钢水夹杂，影响钢材品质；而在电池行业中，炭素材料作为电极材料时，灰分含量则决定了电池的循环寿命和稳定性。

以某钢铁企业为例，通过严格遵循GB 1429-1985标准对炭素材料进行灰分检测，其产品合格率提升了近10%，显著降低了生产成本并提高了市场竞争力。

存在的问题与改进建议

尽管GB 1429-1985在行业内得到了广泛应用，但随着技术进步和市场需求的变化，该标准也暴露出一些不足之处。例如，部分检测设备精度有限，难以满足高纯度炭素材料的检测需求；此外，标准中未充分考虑不同种类炭素材料的特殊性，导致某些情况下适用性较差。

针对这些问题，建议在后续修订中引入更先进的检测技术和智能化设备，同时增加针对不同类型炭素材料的个性化检测方案。此外，加强国际标准的接轨，有助于提升我国炭素材料行业的整体技术水平。
