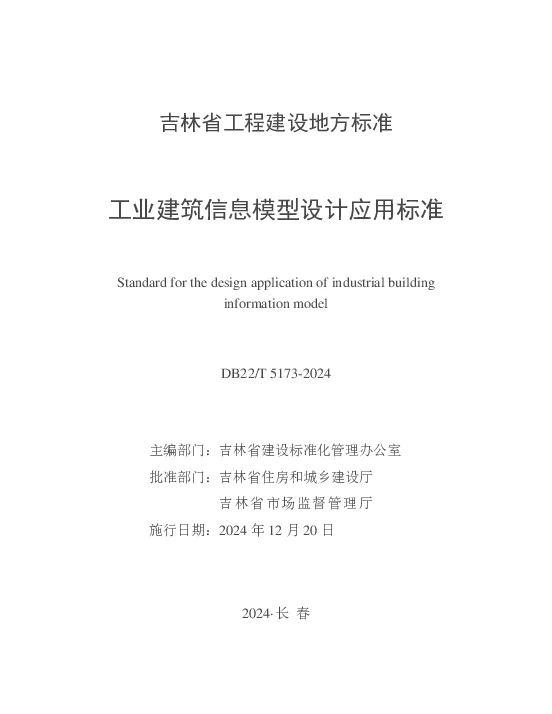

DB22T 5173-2024 工业建筑信息模型设计应用标准

《DB22/T 5173-2024工业建筑信息模型设计应用标准》是吉林省发布的关于工业建筑信息模型（BIM）在设计阶段应用的技术规范。该标准对推动工业建筑领域的信息化、数字化发展具有重要意义。以下将选取部分关键条款进行深度解读。

关于术语和定义

标准中明确给出了多个核心概念的定义，例如“工业建筑信息模型”被定义为“包含工业建筑设计阶段所需全部信息的数据集合”。这一定义强调了模型的信息完整性与适用性，要求模型不仅包含几何信息还应涵盖材料、成本等非几何信息。对于“协同工作”则定义为“各参与方通过统一平台实现数据共享与协作的过程”，突出了现代建筑项目多专业交叉的特点以及信息交流的重要性。

数据交换格式要求

标准指出所有用于工业建筑设计的信息都应当采用国际通用的数据交换标准如IFC（Industry Foundation Classes）。这有助于确保不同软件间能够无障碍地传递数据，避免因格式不兼容导致的信息丢失或错误。同时要求建立本地化扩展以满足特定需求，比如增加符合当地法规要求的属性字段。

模型精细度分级

根据工程阶段的不同，将模型分为LOD100至LOD500五个等级。其中LOD100主要用于概念设计阶段，仅需提供大致体量关系；而LOD500则适用于施工图深化及竣工验收阶段，需包含详细的构造节点、材质信息乃至维护保养建议等内容。这种分级制度使得各参与方可依据项目进展合理安排建模任务，既保证了必要精度又控制了成本投入。

安全性考量

鉴于工业建筑往往涉及危险品储存运输等功能区域，标准特别强调在构建BIM时必须充分考虑安全因素。包括但不限于爆炸极限计算、防火分区划分、疏散路线规划等方面都要纳入模型之中，并且要定期更新以反映实际运营状况的变化。此外还提出了应急响应模拟演练的要求，利用虚拟现实技术提前发现潜在隐患并制定应对措施。

能耗分析集成

为了促进绿色低碳发展，本标准鼓励将能耗分析功能整合进BIM系统内。具体做法是通过加载气象数据库来预测全年各个朝向窗户的太阳辐射量，并据此调整玻璃幕墙比例或者设置遮阳设施。另外还提倡采用自然通风策略减少空调使用频率，在不影响舒适度的前提下最大限度降低能源消耗。

总结

DB22/T 5173-2024作为指导工业建筑领域实施BIM技术的重要文件，从基础理论到具体操作层面都提供了详尽指引。它不仅反映了当前行业发展趋势，也为未来技术创新预留了空间。希望广大从业者能够深入学习并积极实践，共同推动我国建筑业向更加高效智能的方向迈进。
