Q690D冲击韧性不合格分析及其解决方法

《Q690D冲击韧性不合格分析及其解决方法》是一篇关于高强度结构钢Q690D在实际应用中出现冲击韧性不达标问题的研究论文。该论文针对Q690D钢材在焊接、加工或使用过程中出现的冲击韧性不足现象进行了系统分析，并提出了相应的解决方案，具有重要的工程应用价值。

Q690D是一种广泛应用于桥梁、重型机械、船舶等领域的低合金高强度钢，其具有较高的屈服强度和良好的综合力学性能。然而，在实际生产与使用过程中，部分批次的Q690D钢材表现出冲击韧性不足的问题，这不仅影响了产品的使用寿命，还可能带来安全隐患。因此，对Q690D冲击韧性不合格的原因进行深入分析并提出有效的解决方法显得尤为重要。

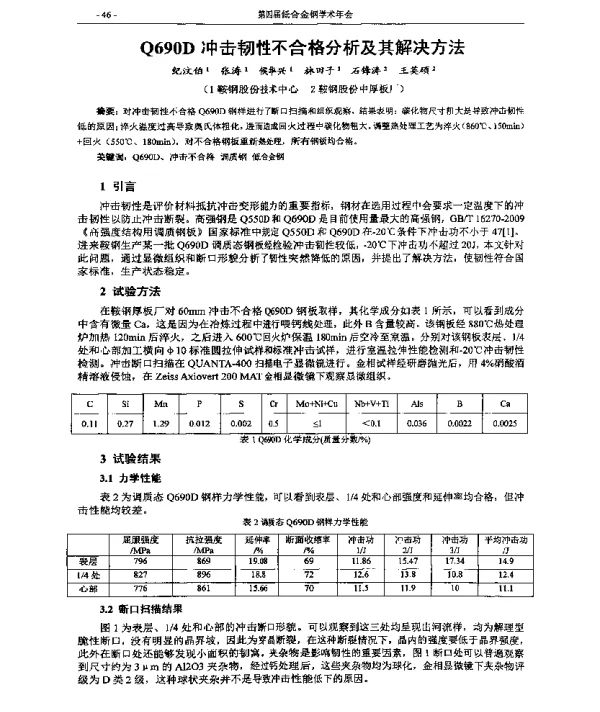

论文首先介绍了Q690D钢材的基本性能和生产工艺流程，包括冶炼、轧制、热处理等关键环节。通过对不同批次Q690D样品的冲击韧性测试结果进行对比分析，发现冲击韧性不合格的现象主要集中在某些特定区域或特定条件下。进一步研究发现，冲击韧性不合格可能与材料内部组织不均匀、夹杂物含量过高、热处理工艺不当等因素密切相关。

在分析原因时，论文采用了金相显微镜观察、扫描电子显微镜（SEM）分析以及X射线衍射（XRD）技术等多种手段，对Q690D钢材的微观组织结构进行了详细研究。结果表明，部分不合格样品中存在较多的脆性相，如贝氏体或马氏体，这些组织的存在会显著降低材料的冲击韧性。此外，夹杂物的分布不均也会影响材料的韧性表现。

针对上述问题，论文提出了多项改进措施。首先，优化冶炼工艺，减少钢水中非金属夹杂物的含量，提高钢水的纯净度。其次，调整热处理工艺参数，如控制冷却速度和回火温度，以改善钢材的组织均匀性和韧性。此外，论文还建议加强原材料的质量控制，确保钢材在生产过程中的稳定性。

论文还探讨了焊接工艺对Q690D冲击韧性的影响。研究表明，焊接过程中产生的热循环会导致材料局部组织变化，从而影响其冲击韧性。因此，推荐采用适当的预热和后热处理工艺，以减少焊接热影响区的脆性倾向，提高焊接接头的韧性。

通过实验验证，论文提出的改进方案在实际应用中取得了良好效果。经过优化后的Q690D钢材在冲击韧性指标上达到了设计要求，提高了产品的安全性和可靠性。同时，论文还强调了质量控制体系的重要性，建议企业在生产过程中建立完善的检测机制，定期对钢材性能进行评估，以确保产品质量的一致性。

综上所述，《Q690D冲击韧性不合格分析及其解决方法》这篇论文从理论分析到实际应用，全面探讨了Q690D钢材冲击韧性不合格的原因，并提出了切实可行的解决方案。该研究不仅为相关行业的技术人员提供了宝贵的参考，也为提升我国高强钢材料的制造水平和应用安全性做出了积极贡献。
