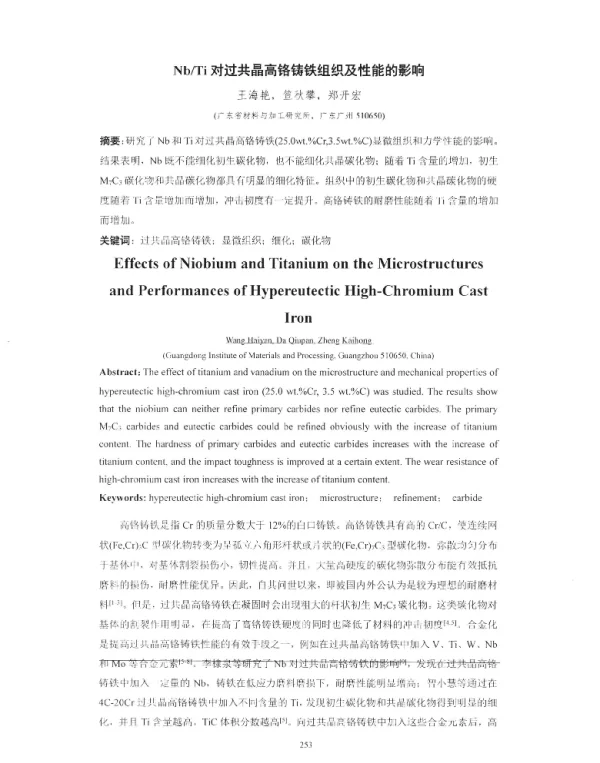

NbTi对过共晶高铬铸铁组织及性能的影响

《NbTi对过共晶高铬铸铁组织及性能的影响》是一篇研究金属材料微观结构与性能关系的学术论文。该论文主要探讨了在过共晶高铬铸铁中添加铌钛（NbTi）元素后，对材料组织结构和力学性能的影响。高铬铸铁因其优异的耐磨性和耐腐蚀性，在工业领域如矿山机械、磨球、破碎机等设备中广泛应用。然而，过共晶高铬铸铁由于其较高的碳含量，容易产生粗大的初生碳化物，导致材料脆性增加，影响其使用性能。因此，如何改善其组织结构，提高综合性能成为研究的重点。

本文通过实验手段，研究了不同含量的NbTi合金对过共晶高铬铸铁的显微组织、硬度、冲击韧性以及耐磨性能的影响。实验采用熔炼铸造的方法制备不同配比的试样，并利用金相显微镜、扫描电子显微镜（SEM）和X射线衍射（XRD）等技术手段对试样的显微组织进行分析。结果表明，添加适量的NbTi元素可以有效细化初生碳化物，改善基体组织的均匀性，从而提升材料的综合性能。

在显微组织方面，未添加NbTi的过共晶高铬铸铁通常表现出粗大的树枝状碳化物和不均匀的基体组织。而加入NbTi后，碳化物的形态发生明显变化，呈现出细小、弥散分布的特点。这主要是因为NbTi元素能够促进晶粒的形核和生长，抑制枝晶的发展，从而细化组织。此外，NbTi还可能与碳形成稳定的碳化物，进一步稳定基体组织，减少裂纹的萌生和扩展。

在力学性能方面，论文研究了不同NbTi含量对材料硬度、冲击韧性和耐磨性的影响。实验结果表明，随着NbTi含量的增加，材料的硬度有所提高，这是因为细小的碳化物增强了材料的耐磨能力。同时，冲击韧性也得到一定程度的改善，说明NbTi的加入有助于提高材料的抗断裂能力。然而，当NbTi含量过高时，可能会导致碳化物聚集，反而降低材料的性能，因此需要控制合适的添加量。

论文还探讨了NbTi对材料耐磨性能的具体影响机制。通过磨损试验发现，添加NbTi的试样在相同磨损条件下表现出更低的磨损率，说明其具有更好的耐磨性。这主要归因于细小且均匀分布的碳化物能够有效抵抗磨损过程中的塑性变形和裂纹扩展，同时提高了材料表面的硬度和强度。

综上所述，《NbTi对过共晶高铬铸铁组织及性能的影响》这篇论文系统地研究了NbTi元素在过共晶高铬铸铁中的作用机制，揭示了其对材料显微组织和力学性能的影响规律。研究成果为优化高铬铸铁的成分设计提供了理论依据，也为实际应用中的材料改进提供了参考。未来的研究可以进一步探索NbTi与其他合金元素的协同作用，以开发出更高性能的耐磨材料。
