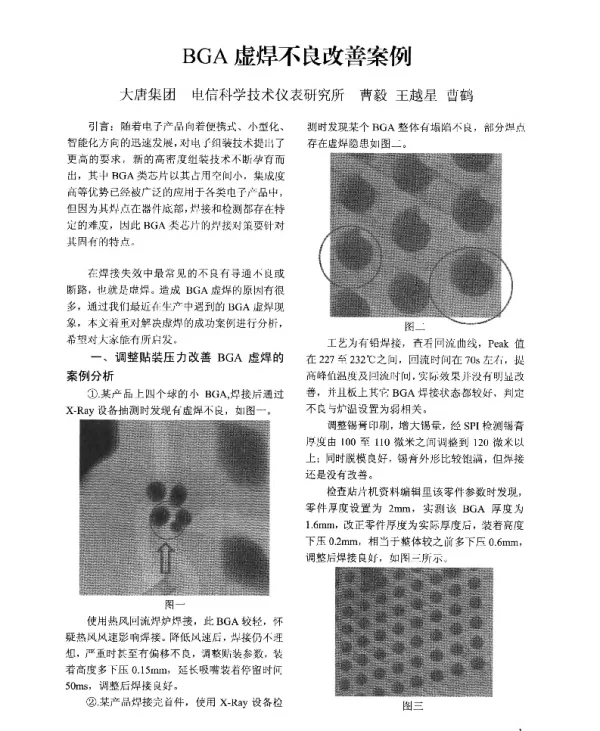

BGA虚焊不良改善案例

《BGA虚焊不良改善案例》是一篇关于电子制造领域中BGA（Ball Grid Array）封装技术中虚焊问题的研究论文。该论文旨在探讨BGA焊接过程中出现的虚焊现象，并通过实际案例分析，提出有效的改善措施，以提高产品的可靠性和良品率。

BGA封装因其高密度、小体积和良好的电气性能，在现代电子产品中被广泛应用。然而，由于其结构特点，BGA焊接过程中容易出现虚焊问题，导致产品在使用过程中出现故障，影响整体性能。因此，研究BGA虚焊的原因及改善方法具有重要的现实意义。

本文首先介绍了BGA封装的基本原理及其在电子制造中的重要性。BGA采用球形焊点进行连接，相较于传统的QFP（Quad Flat Package）封装，BGA具有更高的引脚数和更小的体积，能够满足高性能电子设备的需求。然而，BGA的焊接过程较为复杂，尤其是在回流焊过程中，温度曲线控制、助焊剂的选择以及焊膏的涂布质量等因素都会对焊接效果产生影响。

接下来，论文详细分析了BGA虚焊的主要原因。包括但不限于：焊膏印刷不均匀、回流焊温度曲线设置不当、PCB板的热膨胀系数不匹配、焊球与焊盘之间的接触不良等。这些因素可能导致焊点形成不完全或存在空洞，从而影响焊接强度和可靠性。

为了验证上述原因，论文选取了一个实际生产中的BGA虚焊案例进行深入分析。通过对缺陷产品的X光检测和显微镜观察，发现主要问题是焊球与焊盘之间未形成有效的冶金结合，且部分焊点存在空洞。进一步调查表明，该批次产品在焊接过程中，由于回流焊温度曲线设置不合理，导致焊料未能充分熔化，无法实现良好的润湿。

针对这些问题，论文提出了多项改善措施。首先，优化焊膏印刷工艺，确保焊膏均匀覆盖在焊盘上，减少因印刷不均导致的焊接缺陷。其次，调整回流焊的温度曲线，使其更加符合BGA封装的焊接要求，保证焊料能够充分熔化并形成良好的润湿效果。此外，还建议加强PCB板的质量控制，确保其热膨胀系数与BGA封装相匹配，减少因热应力引起的焊接失效。

在实施改进措施后，对该批次产品进行了重新测试。结果表明，BGA焊接的合格率显著提高，虚焊问题得到了有效控制。同时，产品的长期稳定性也得到了提升，为后续的大规模生产提供了可靠的参考。

论文最后总结了BGA虚焊问题的成因及改善方法，并强调了在电子制造过程中，焊接工艺的精细化管理对于产品质量的重要性。作者认为，随着电子产品的不断升级，BGA封装技术将面临更高的挑战，只有通过不断优化工艺流程和加强质量控制，才能确保产品的稳定性和可靠性。

综上所述，《BGA虚焊不良改善案例》不仅为电子制造行业提供了宝贵的实践经验，也为相关领域的研究人员提供了理论支持和技术指导。通过本论文的研究，有助于推动BGA焊接技术的进一步发展，提升电子产品的整体性能和市场竞争力。
