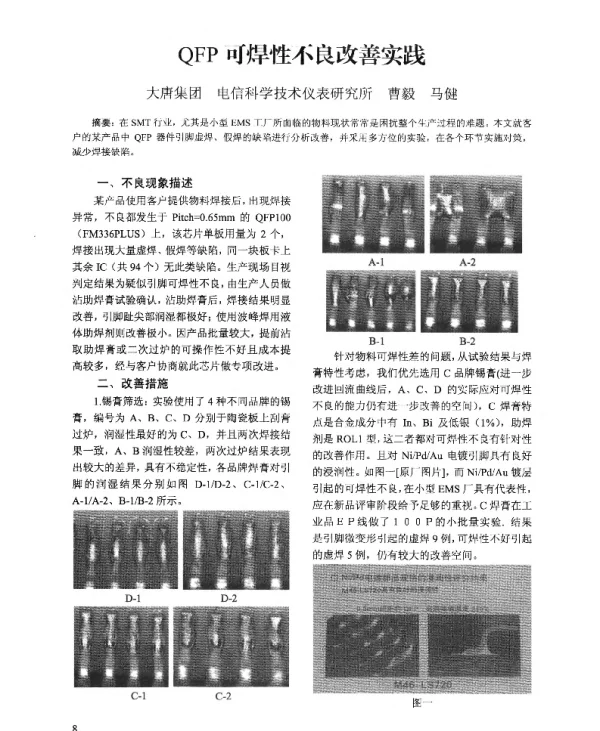

QFP可焊性不良改善实践

《QFP可焊性不良改善实践》是一篇关于表面贴装技术中QFP（Quad Flat Package）封装器件可焊性问题的研究论文。该论文针对电子制造过程中常见的QFP封装器件在焊接时出现的可焊性不良现象进行了深入分析，并提出了有效的改善措施，旨在提高产品的可靠性和生产效率。

QFP是一种广泛应用的集成电路封装形式，具有引脚数量多、体积小、结构紧凑等特点。然而，在实际生产过程中，QFP器件常因焊点不饱满、虚焊、桥接等问题导致产品性能不稳定甚至失效。这些问题不仅影响了产品的质量，还增加了返工和维修成本。因此，如何改善QFP器件的可焊性成为电子制造领域的重要课题。

本文首先介绍了QFP封装的基本结构及其在SMT（Surface Mount Technology）工艺中的应用情况。通过对QFP器件的材料特性、焊接工艺参数以及环境因素的分析，作者指出影响可焊性的主要因素包括焊膏的成分、印刷精度、回流焊温度曲线、助焊剂活性以及PCB板的清洁度等。这些因素相互作用，共同决定了最终的焊接质量。

为了验证上述理论分析，作者在实验部分设计了一系列对比试验，分别测试不同焊膏类型、印刷参数、回流焊温度曲线对QFP可焊性的影响。通过显微镜观察、X射线检测和电性能测试等多种手段，评估了不同工艺条件下的焊接效果。结果表明，优化焊膏的金属含量、调整印刷压力和刮刀速度、合理设置回流焊的升温速率和峰值温度，能够显著提升QFP器件的焊接质量。

此外，论文还探讨了助焊剂的选择与使用对QFP可焊性的影响。研究发现，选择活性适中、挥发性良好的助焊剂有助于去除氧化物并促进焊料润湿，从而减少焊接缺陷的发生。同时，作者建议在焊接前对PCB板进行充分的清洗，以确保其表面干净无污染，避免杂质影响焊料的流动和润湿。

在改善措施方面，论文提出了一系列可行的技术方案。例如，采用高精度的丝网印刷设备，确保焊膏均匀覆盖在焊盘上；使用红外或热风回流焊设备，实现更均匀的加热过程；引入在线检测系统，实时监控焊接质量，及时发现并纠正异常情况。这些措施的实施，不仅提高了QFP器件的可焊性，也提升了整个生产线的自动化水平和产品质量。

除了技术层面的改进，论文还强调了工艺管理的重要性。作者指出，良好的工艺控制体系是保证焊接质量的关键。企业应建立完善的工艺标准，定期培训操作人员，加强对设备的维护和校准，确保各项工艺参数始终处于最佳状态。同时，应建立完整的质量追溯机制，以便在出现问题时迅速定位原因并采取相应措施。

总之，《QFP可焊性不良改善实践》是一篇具有较高实用价值的研究论文。它不仅为电子制造行业提供了系统的理论支持，还给出了切实可行的解决方案，对于提升QFP器件的焊接质量和产品可靠性具有重要意义。随着电子产品的不断发展，这类研究将继续推动SMT工艺的进步，为企业创造更大的经济效益。
