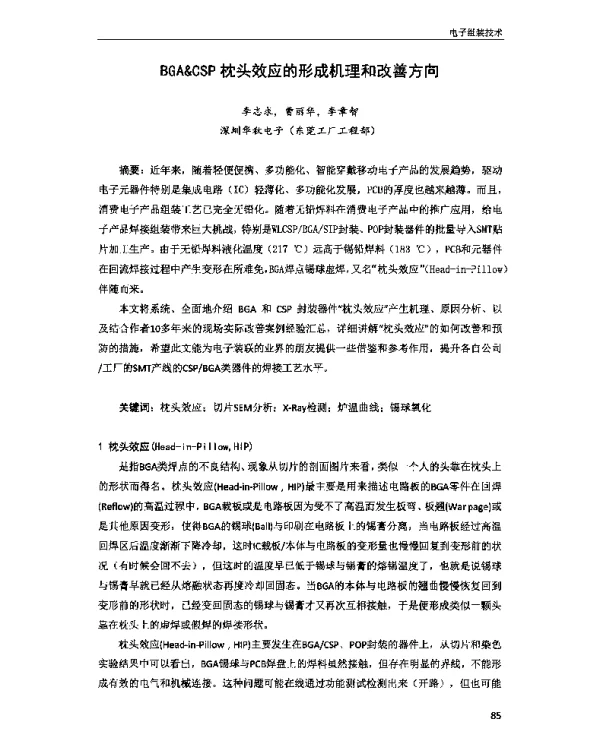

BGA&CSP枕头效应的形成机理和改善方向

《BGA&CSP枕头效应的形成机理和改善方向》是一篇关于电子封装技术中常见缺陷问题的研究论文。该论文主要探讨了BGA（Ball Grid Array）和CSP（Chip Scale Package）封装过程中出现的“枕头效应”现象，分析其形成机理，并提出相应的改善措施。随着电子产品向小型化、高性能化发展，BGA和CSP等封装技术因其高密度、低功耗等优势被广泛应用。然而，在实际应用中，由于工艺参数控制不当或材料特性不匹配，容易出现枕头效应，影响产品的可靠性与使用寿命。

枕头效应是指在BGA或CSP封装中，焊球（Solder Ball）在回流焊过程中未能充分熔融，导致焊点形状异常，呈现出类似“枕头”的形态。这种现象通常表现为焊球底部与基板之间存在空隙，而顶部则因焊料流动不均而形成凸起。枕头效应不仅会影响电气连接的稳定性，还可能导致热应力集中，进而引发芯片失效或封装结构损坏。

论文首先从物理和化学角度分析了枕头效应的形成机理。研究指出，枕头效应的主要原因包括焊料合金的熔点与回流焊温度曲线不匹配、焊料润湿性不足、助焊剂残留物过多以及基板表面处理不当等。此外，焊球的尺寸、排列方式以及回流焊过程中的气流和热分布也会对枕头效应产生影响。通过对这些因素的系统研究，论文揭示了不同工艺参数对枕头效应的敏感性，为后续优化提供了理论依据。

在实验部分，作者采用多种测试手段对BGA和CSP样品进行了分析。例如，利用X射线检测技术观察焊球的内部结构，通过显微镜和扫描电子显微镜（SEM）分析焊点表面形貌，并结合热循环试验评估封装结构的可靠性。实验结果表明，枕头效应的存在显著降低了焊点的机械强度和导电性能，尤其是在高温或频繁热循环条件下，缺陷区域更容易发生断裂。

针对枕头效应的改善方向，论文提出了多项可行的解决方案。首先，优化回流焊工艺参数是关键措施之一。例如，调整预热阶段的时间和温度，确保焊料能够均匀受热并充分熔融；同时，合理控制冷却速率，避免焊料快速凝固导致的内部应力集中。其次，改进焊料合金配方也是有效方法。论文建议使用具有良好润湿性和流动性的焊料合金，如SnAgCu（SAC）系列，以提高焊点的成型质量。

此外，论文还强调了基板表面处理的重要性。适当的表面清洁和氧化层去除可以增强焊料与基板之间的润湿性，减少枕头效应的发生概率。同时，采用合适的助焊剂类型和用量，有助于去除氧化物并促进焊料流动，从而改善焊点质量。对于CSP封装，论文特别提到应关注芯片背面的焊球设计，确保其与基板之间的良好接触。

除了工艺优化外，论文还探讨了材料选择和封装设计方面的改进方向。例如，采用更高热导率的基板材料，有助于降低热应力对焊点的影响；同时，优化封装结构布局，减少焊球间的热膨胀差异，也有助于缓解枕头效应。此外，引入新型封装技术，如倒装芯片（Flip Chip）或三维封装（3D Packaging），可能进一步提升封装的可靠性和性能。

综上所述，《BGA&CSP枕头效应的形成机理和改善方向》是一篇具有重要参考价值的学术论文。它不仅深入分析了枕头效应的成因，还提出了切实可行的改进方案，为电子封装领域的技术研发和生产实践提供了理论支持和技术指导。随着电子设备对性能和可靠性的要求不断提高，相关研究将继续推动封装技术的进步与发展。
