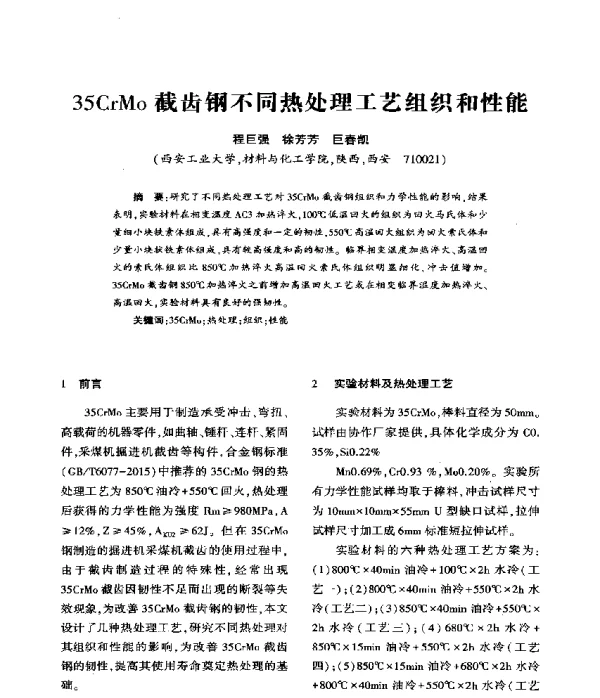

35CrMo截齿钢不同热处理工艺组织和性能

《35CrMo截齿钢不同热处理工艺组织和性能》是一篇研究35CrMo合金钢在不同热处理工艺下微观组织及力学性能变化的学术论文。该论文旨在探讨通过优化热处理工艺，改善35CrMo截齿钢的综合性能，从而提高其在采矿、工程机械等领域的应用价值。

35CrMo钢是一种常用的低合金结构钢，因其良好的强度、韧性以及耐磨性，被广泛应用于制造截齿、齿轮、轴类等关键部件。然而，由于其自身的化学成分和组织特性，在不同的热处理条件下，其性能可能会发生显著变化。因此，研究不同热处理工艺对35CrMo钢的影响具有重要的理论意义和实际应用价值。

本文通过对35CrMo钢进行多种热处理工艺试验，包括淬火、回火、正火、退火等，分析了不同工艺对材料组织结构的影响。实验过程中，采用了金相显微镜、扫描电子显微镜（SEM）等手段对材料的微观组织进行观察，并结合硬度测试、冲击韧性测试、拉伸试验等方法评估其力学性能。

研究结果表明，不同的热处理工艺会对35CrMo钢的组织产生明显影响。例如，淬火处理可以显著提高材料的硬度和强度，但可能降低其韧性；而适当的回火处理则有助于缓解淬火产生的内应力，提高材料的综合性能。此外，正火处理能够细化晶粒，改善材料的均匀性和加工性能，而退火处理则主要用于消除材料内部的残余应力，提高其塑性和可加工性。

论文还进一步探讨了不同热处理工艺参数对材料性能的影响，如加热温度、保温时间、冷却速度等。研究发现，适当的加热温度和保温时间可以促进奥氏体的充分转变，从而获得更均匀的组织结构。同时，合理的冷却速度对于控制马氏体、贝氏体等相变产物的形成至关重要。

在力学性能方面，研究显示经过最佳热处理工艺处理后的35CrMo钢表现出较高的硬度、良好的冲击韧性以及优异的耐磨性能。这使得该材料在高负荷、高磨损的工作环境下仍能保持较长的使用寿命。此外，论文还对比了不同热处理工艺下的材料性能差异，为实际生产中选择合适的热处理方案提供了科学依据。

本文的研究成果不仅丰富了35CrMo钢热处理工艺的理论基础，也为相关工程应用提供了重要的参考。通过对不同热处理工艺的系统研究，可以进一步优化材料的使用性能，提高设备的运行效率和安全性。

总之，《35CrMo截齿钢不同热处理工艺组织和性能》这篇论文通过对35CrMo钢在不同热处理条件下的组织和性能分析，揭示了热处理工艺对材料性能的重要影响，为材料的合理选用和工艺优化提供了坚实的理论支持。
