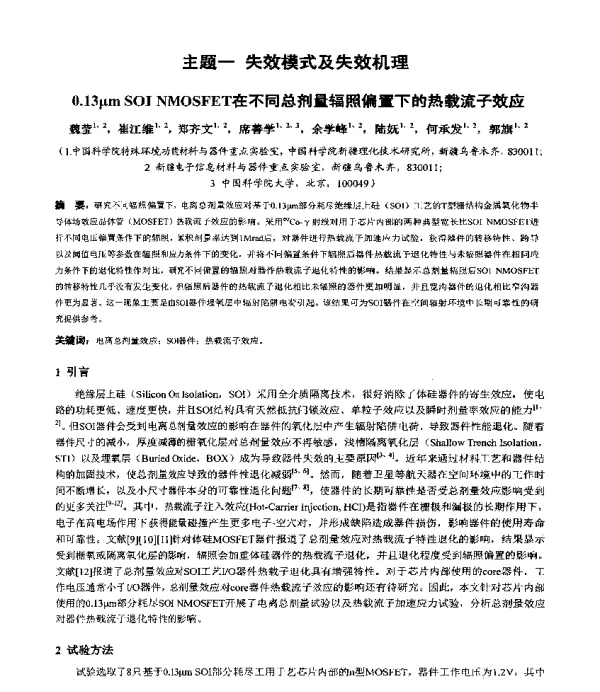

0.13μmSOINMOSFET在不同总剂量辐照偏置下的热载流子效应

《0.13μm SOI NMOSFET在不同总剂量辐照偏置下的热载流子效应》是一篇研究半导体器件在辐射环境下的性能变化的学术论文。该论文聚焦于0.13微米工艺节点的硅-on-绝缘体（SOI）NMOSFET器件，在不同总剂量辐照条件下，分析其热载流子效应的表现及其对器件性能的影响。随着集成电路技术的发展，尤其是在航天、核能和高能物理等应用领域中，电子器件经常面临辐射环境的挑战，因此研究辐射对器件性能的影响具有重要的现实意义。

论文首先介绍了SOI NMOSFET的基本结构和工作原理。SOI技术通过在硅层与衬底之间引入绝缘层，有效减少了寄生电容和漏电流，提高了器件的速度和可靠性。然而，在高能粒子辐照环境下，SOI器件同样会受到辐射损伤的影响，尤其是热载流子效应，这会显著影响器件的电学特性。

热载流子效应是指在高电场作用下，载流子（如电子）被加速到高能量状态，从而在沟道区域产生非弹性碰撞，导致界面态的形成和电荷捕获。这种效应通常表现为阈值电压漂移、跨导下降以及亚阈值斜率变差等问题。在辐射环境下，由于辐照产生的缺陷和电荷积累，热载流子效应可能进一步加剧，从而对器件的稳定性和寿命造成严重影响。

论文的研究方法包括对0.13μm SOI NMOSFET进行不同总剂量的辐照实验，并在不同的偏置条件下测量其电学特性。实验中使用的辐照源为伽马射线或质子束，模拟了实际应用中的辐射环境。通过对比辐照前后的器件性能参数，如阈值电压、跨导、漏电流和迁移率等，研究人员能够评估热载流子效应的严重程度。

研究结果表明，在相同的总剂量辐照条件下，不同的偏置设置会对热载流子效应产生显著影响。例如，在较高的栅极电压下，沟道内的电场强度增加，使得热载流子的产生和捕获更加明显，从而导致更严重的阈值电压漂移和跨导下降。此外，实验还发现，在低偏置条件下，热载流子效应相对较弱，但随着辐照剂量的增加，即使在低偏置下也会出现明显的性能退化。

论文还探讨了热载流子效应与辐射损伤之间的相互作用机制。研究表明，辐照引起的缺陷可以作为热载流子的捕获中心，从而增强热载流子效应的影响。同时，热载流子效应本身也会加剧辐射损伤的累积过程，形成一种正反馈机制。这种复杂的相互作用使得SOI NMOSFET在辐射环境下的性能退化更加难以预测和控制。

为了应对这些挑战，论文提出了一些可能的缓解措施。例如，优化器件的设计，如增加栅氧厚度或采用特殊的掺杂工艺，以减少热载流子的产生和捕获。此外，通过调整工作偏置条件，可以在一定程度上减轻热载流子效应的影响，提高器件在辐射环境下的稳定性。

综上所述，《0.13μm SOI NMOSFET在不同总剂量辐照偏置下的热载流子效应》这篇论文深入研究了辐射环境下SOI NMOSFET的热载流子效应，揭示了其在不同偏置条件下的表现及影响因素。研究成果不仅有助于理解辐射对半导体器件的影响机制，也为未来在高辐射环境中应用SOI技术提供了理论依据和技术支持。
