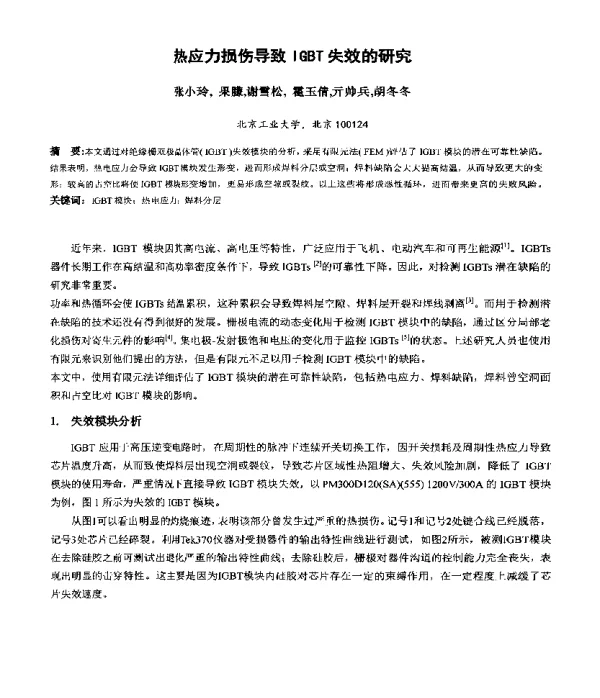

热应力损伤导致IGBT失效的研究

《热应力损伤导致IGBT失效的研究》是一篇深入探讨绝缘栅双极型晶体管（IGBT）在长期运行过程中因热应力损伤而导致失效机理的学术论文。该论文旨在分析IGBT在高温和频繁开关操作下的热力学行为，揭示其内部材料结构在热应力作用下的变化规律，并进一步探讨这些变化如何最终导致器件性能下降甚至失效。

IGBT作为一种广泛应用于电力电子领域的关键半导体器件，因其高效率、低导通损耗等优点被广泛用于变频器、电动汽车、工业电机驱动系统等领域。然而，在实际应用中，IGBT经常面临复杂的热环境，尤其是在高功率密度和高频开关条件下，器件内部的温度分布不均会导致热应力的产生。这种热应力可能引起材料膨胀或收缩，进而导致芯片、封装材料以及焊料层之间的机械应力积累，最终引发裂纹、分层甚至断裂等失效现象。

本文通过实验与仿真相结合的方法，研究了IGBT在不同工作条件下的热应力分布情况。研究者利用有限元分析方法建立了IGBT的三维热-力耦合模型，模拟了器件在不同负载条件下的温度场和应力场变化。同时，还通过实验测试验证了仿真结果的准确性，例如采用红外热成像技术监测IGBT模块表面的温度分布，结合显微镜观察器件内部的微观结构变化。

研究结果表明，IGBT的失效主要发生在芯片与基板之间的界面区域，尤其是焊料层附近。这是因为焊料材料的热膨胀系数与硅芯片之间存在差异，当温度变化时，两者之间的热膨胀不匹配会引发较大的剪切应力。随着循环次数的增加，这些应力逐渐累积，最终导致焊料层发生塑性变形或断裂，从而影响器件的导电性能和散热能力。

此外，论文还探讨了不同的封装材料和工艺对IGBT热应力损伤的影响。研究表明，使用具有较低热膨胀系数的基板材料可以有效降低热应力的积累，提高器件的热稳定性。同时，优化焊料合金成分和焊接工艺也有助于改善IGBT的抗热应力能力。

在失效机制方面，论文详细分析了热应力损伤的不同阶段。初期阶段主要是由于温度梯度引起的局部应力集中，随后进入疲劳阶段，即多次热循环后材料的微裂纹逐渐扩展。最终阶段则表现为宏观裂纹的形成和器件功能的丧失。通过对这些阶段的识别，有助于建立更准确的寿命预测模型。

该论文不仅为IGBT的可靠性研究提供了理论依据，也为工程实践中提高IGBT的使用寿命和稳定性提供了重要参考。研究者建议在设计和制造过程中应充分考虑热应力的影响，采用先进的材料和技术手段来缓解热应力带来的负面影响。

总之，《热应力损伤导致IGBT失效的研究》是一篇具有重要现实意义和学术价值的论文。它通过系统的实验和仿真分析，揭示了IGBT在热应力作用下的失效机制，为提升电力电子器件的可靠性和耐久性提供了科学依据和技术支持。
