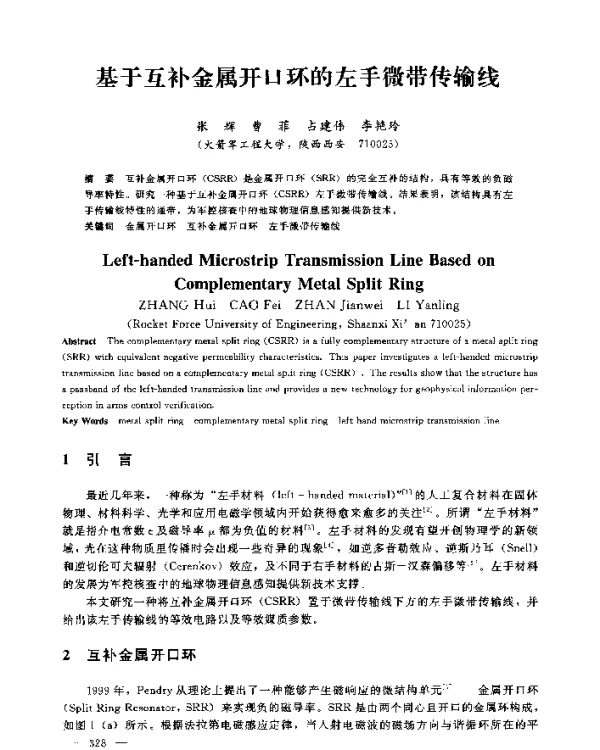

基于互补金属开口环的左手微带传输线

《基于互补金属开口环的左手微带传输线》是一篇关于电磁波传播特性与人工材料设计的研究论文，主要探讨了如何利用互补金属开口环（Complementary Split Ring Resonators, CSRRs）结构来实现左手微带传输线。该研究在微波工程和电磁学领域具有重要意义，为新型天线、滤波器以及超材料的设计提供了理论支持和技术路径。

左手材料（Left-Handed Materials, LHM）是一种具有负介电常数和负磁导率的人工复合材料，能够实现电磁波的反向传播，即波矢方向与能量传播方向相反。这种特殊的电磁特性使得左手材料在雷达隐身、天线设计、超分辨率成像等领域展现出巨大潜力。然而，传统左手材料的实现通常依赖于复杂的三维结构，难以在微波频段进行集成化和小型化设计。因此，研究者们开始探索更简便的结构形式，如微带传输线结合CSRR结构，以实现左手特性的应用。

本文提出了一种基于互补金属开口环的左手微带传输线结构，通过在传统的微带传输线上引入周期性排列的CSRR结构，实现了对电磁波的调控。CSRR结构作为一种常见的谐振单元，能够有效改变传输线的等效电磁参数，从而产生负折射率效应。与传统的左手材料相比，该结构不仅简化了制造工艺，还能够在微波频段实现良好的性能。

在论文中，作者首先分析了CSRR结构的基本电磁特性，包括其谐振频率和等效电感、电容参数。接着，通过仿真软件对包含CSRR结构的微带传输线进行了建模和仿真，验证了其在特定频率下的左手特性。实验结果表明，在一定频率范围内，该传输线表现出负相位常数和负传播常数的特性，符合左手材料的定义。

此外，论文还讨论了CSRR结构的尺寸、间距以及排列方式对传输线性能的影响。通过调整这些参数，可以精确控制传输线的工作频率和带宽。研究表明，适当优化CSRR的几何参数，可以显著提高传输线的左手特性，并增强其在实际应用中的稳定性。

在应用方面，该研究提出的左手微带传输线结构可用于设计高性能的微波器件，如宽带滤波器、定向耦合器和天线。由于其独特的电磁特性，这种结构还可以用于实现超材料天线，提高天线的增益和方向性，同时减小天线的体积。此外，该技术还可用于开发新型的电磁屏蔽材料和隐身涂层，为军事和民用领域提供新的解决方案。

论文最后总结了基于CSRR的左手微带传输线的优势和挑战。尽管该结构在理论和仿真层面表现良好，但在实际制造过程中仍面临一定的困难，例如精度要求高、材料损耗等问题。未来的研究可以进一步优化结构设计，提高材料的性能，并探索其在更高频段的应用可能性。

综上所述，《基于互补金属开口环的左手微带传输线》这篇论文为左手材料在微波领域的应用提供了重要的理论基础和技术手段。通过对CSRR结构的深入研究，作者成功构建了一种具有左手特性的微带传输线，为后续的微波器件设计和超材料研究奠定了坚实的基础。
