资源简介
《基于SOI-SOG键合的圆片级真空封装MEMS电场传感器》是一篇关于微机电系统(MEMS)电场传感器设计与制造技术的研究论文。该论文聚焦于利用硅-on-insulator(SOI)和硅玻璃氧化物(SOG)键合技术,实现圆片级真空封装的MEMS电场传感器。这种传感器在航空航天、工业检测以及环境监测等领域具有广泛的应用前景。
随着微电子技术的不断发展,MEMS器件因其体积小、功耗低、集成度高等优点,被广泛应用于各种传感领域。其中,电场传感器作为重要的感知元件,在静电场测量、电磁兼容性测试以及生物医学检测等方面发挥着重要作用。然而,传统电场传感器在精度、稳定性以及封装可靠性方面仍存在一定的局限性,尤其是在复杂环境下的长期工作性能。
针对这些问题,本文提出了一种基于SOI-SOG键合的圆片级真空封装技术,用于提高MEMS电场传感器的性能。SOI结构具有良好的绝缘特性,能够有效减少寄生电容和噪声干扰,而SOG材料则具备优异的介电性能和热稳定性,能够为传感器提供稳定的封装环境。
论文中详细介绍了该传感器的设计原理、制造工艺以及实验测试结果。首先,通过有限元仿真方法对电场传感器的结构进行了优化设计,确保其在不同电场强度下的灵敏度和线性度达到最佳状态。其次,采用SOI-SOG键合技术实现了圆片级的真空封装,相较于传统的封装方式,该技术不仅提高了封装效率,还显著降低了成本。
在制造过程中,首先将SOI晶圆与SOG层进行键合,形成具有高绝缘性的复合结构。随后,通过光刻、刻蚀等工艺在SOI层上加工出传感器的敏感结构,如电极和悬臂梁等关键部件。最后,通过真空封装技术将整个结构密封在一个高真空环境中,以消除空气中的杂质和湿度对传感器性能的影响。
为了验证所设计传感器的性能,论文中进行了多组实验测试。测试结果表明,该传感器在0-10 kV/m的电场范围内表现出良好的线性响应特性,且具有较高的灵敏度和较低的温度漂移系数。此外,经过长时间的稳定性测试后,传感器的输出信号仍然保持稳定,说明其具有良好的长期工作可靠性。
除了性能测试外,论文还对封装工艺的关键步骤进行了深入分析。例如,SOI-SOG键合的质量直接影响到封装后的传感器性能,因此文中详细探讨了键合温度、压力以及时间等因素对键合质量的影响,并提出了优化方案。同时,针对真空封装过程中可能出现的气体残留问题,研究团队采用了特殊的排气工艺,进一步提高了封装的真空度。
综上所述,《基于SOI-SOG键合的圆片级真空封装MEMS电场传感器》这篇论文在MEMS电场传感器的设计与制造方面取得了重要进展。通过引入SOI-SOG键合技术,不仅提升了传感器的性能,还实现了高效的圆片级封装。该研究成果为未来高性能、低成本的MEMS电场传感器的发展提供了新的思路和技术支持。

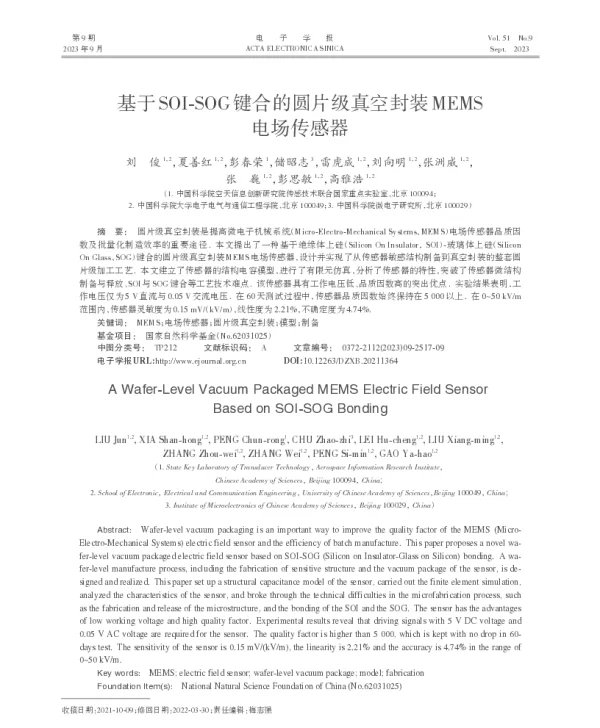

封面预览
