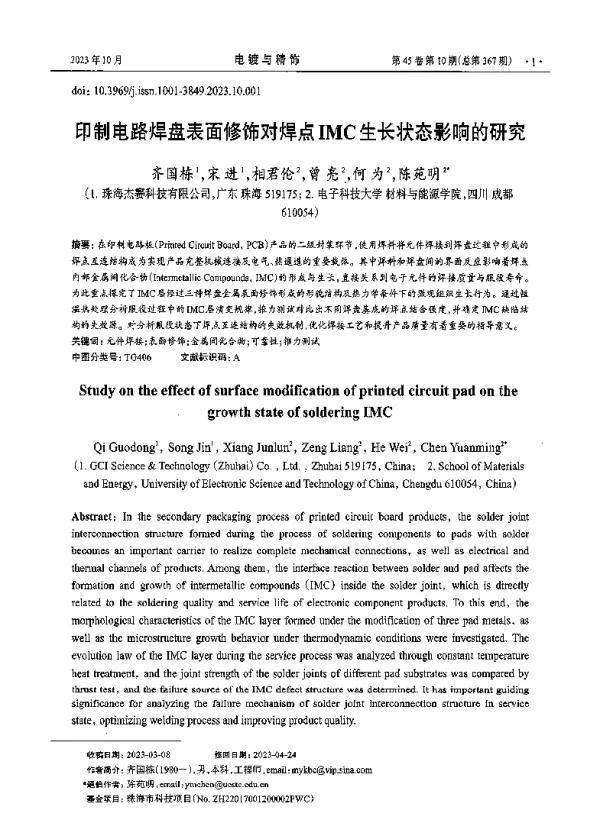

印制电路焊盘表面修饰对焊点IMC生长状态影响的研究

《印制电路焊盘表面修饰对焊点IMC生长状态影响的研究》是一篇探讨电子封装领域中关键问题的学术论文。该研究聚焦于印制电路板（PCB）焊盘表面处理工艺对焊点微观结构，特别是金属间化合物（Intermetallic Compound, IMC）生长状态的影响。随着电子设备向小型化、高性能方向发展，焊点的可靠性成为制约产品寿命和性能的重要因素。因此，深入研究焊盘表面修饰对IMC生长的影响具有重要的理论意义和实际应用价值。

在电子封装过程中，焊点通常由焊料与焊盘之间的界面形成。而IMC是焊料与基底材料之间形成的金属间化合物层，其厚度、形貌和分布直接影响焊点的机械性能和热稳定性。IMC的生长状态不仅取决于焊接过程中的温度、时间等参数，还受到焊盘表面处理工艺的显著影响。不同的表面处理方式，如沉金、沉银、OSP（有机保焊剂）、化学镀镍/浸金（ENIG）等，会改变焊盘的表面化学性质和微观结构，从而影响IMC的生成机制。

本文通过实验方法，对比分析了不同表面处理工艺下焊点IMC的生长情况。研究采用扫描电子显微镜（SEM）和X射线衍射（XRD）等手段对焊点界面进行表征，结合能谱分析（EDS）进一步确认IMC的成分组成。结果表明，焊盘表面修饰工艺显著影响IMC的生长速率和形貌特征。例如，在沉金处理的焊盘上，IMC的生长速度较慢且分布均匀，而在未经过特殊处理的铜焊盘上，IMC则呈现出不规则的枝晶状结构，容易导致焊点脆性增加。

此外，研究还发现，焊盘表面的氧化层和污染程度也会影响IMC的形成。如果焊盘表面存在氧化物或有机残留物，可能会阻碍焊料与基底材料的直接接触，从而影响IMC的生长。因此，优化焊盘表面处理工艺，去除污染物并改善表面润湿性，对于控制IMC的生长状态至关重要。

论文还探讨了IMC生长状态对焊点力学性能的影响。研究表明，IMC的过度生长会导致焊点界面的脆性增加，降低其抗剪切强度和疲劳寿命。特别是在高温环境下，IMC的生长速度加快，可能导致焊点失效。因此，合理控制IMC的生长状态，是提高焊点可靠性的关键。

基于研究结果，作者提出了针对不同应用场景的焊盘表面处理建议。例如，在高可靠性要求的电子器件中，推荐使用ENIG或沉金等较为稳定的表面处理工艺，以抑制IMC的过度生长。而对于成本敏感的应用，则可以采用OSP等低成本方案，并配合适当的焊接工艺参数控制IMC的形成。

综上所述，《印制电路焊盘表面修饰对焊点IMC生长状态影响的研究》为电子封装领域提供了重要的理论依据和技术指导。通过对焊盘表面修饰工艺与IMC生长关系的深入研究，有助于优化焊接工艺，提高焊点的稳定性和使用寿命，推动电子产品的高质量发展。
