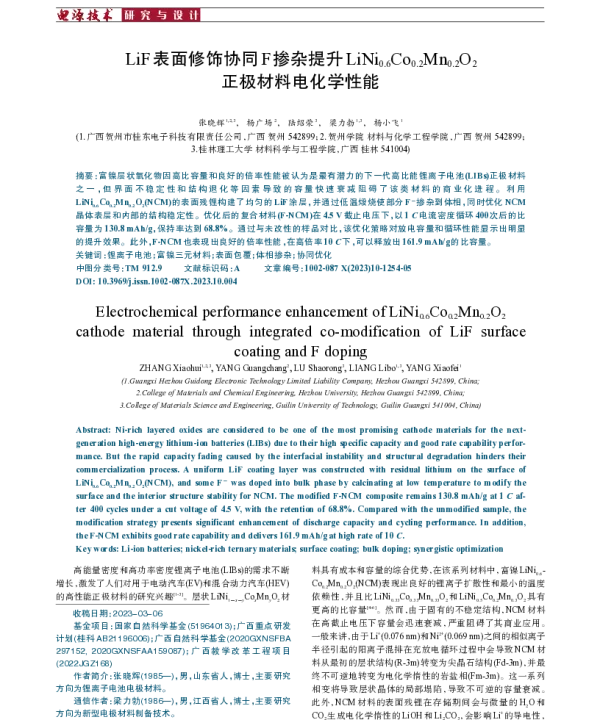

LiF表面修饰协同F掺杂提升LiNi0.6Co0.2Mn0.2O2正极材料电化学性能

《LiF表面修饰协同F掺杂提升LiNi0.6Co0.2Mn0.2O2正极材料电化学性能》是一篇关于锂离子电池正极材料优化研究的论文，主要探讨了通过LiF表面修饰与F元素掺杂相结合的方法，来改善LiNi0.6Co0.2Mn0.2O2（NCM622）正极材料的电化学性能。该研究针对当前高镍三元正极材料在循环过程中出现的结构退化、容量衰减以及界面副反应等问题，提出了一种有效的改性策略。

NCM622作为一种具有高比容量和良好热稳定性的正极材料，广泛应用于电动汽车和储能系统中。然而，由于其高镍含量，在充放电过程中容易发生晶格畸变、过渡金属溶解以及电解液分解等现象，导致材料循环稳定性下降。因此，如何提高NCM622的结构稳定性和界面稳定性，成为研究的重点。

本文通过将LiF作为表面修饰剂，并结合F元素的掺杂，对NCM622材料进行了改性处理。LiF的引入可以有效覆盖材料表面，形成一层致密的保护层，从而抑制电解液与正极材料之间的副反应。同时，F元素的掺杂能够改变材料的晶体结构，增强其结构稳定性，减少Li+的扩散阻力，从而提升材料的倍率性能。

实验结果表明，经过LiF表面修饰和F掺杂后的NCM622材料表现出显著提升的电化学性能。在0.1C倍率下，其首次放电比容量达到198.3 mAh/g，高于未改性的材料。在1C倍率下，经过100次循环后，其容量保持率达到92.4%，远高于原始材料的78.6%。此外，材料的库仑效率也得到了明显提高，说明其电荷传输性能和界面稳定性得到了显著改善。

为了进一步探究改性机制，作者还通过X射线衍射（XRD）、扫描电子显微镜（SEM）和X射线光电子能谱（XPS）等手段对材料的结构和表面组成进行了表征。XRD分析显示，LiF修饰和F掺杂并未破坏材料的层状结构，反而增强了其结晶度。SEM图像显示，改性后的材料颗粒更加均匀，表面更为光滑，这有助于减少界面阻抗。XPS分析则揭示了F元素成功地掺杂到材料晶格中，并且在材料表面形成了稳定的LiF保护层。

此外，作者还通过原位XRD技术研究了材料在充放电过程中的结构演变。结果表明，改性后的材料在循环过程中表现出更小的晶格参数变化，说明其结构稳定性得到了增强。这有助于缓解因体积变化引起的裂纹扩展，从而延长材料的使用寿命。

综上所述，本文通过LiF表面修饰与F掺杂的协同作用，显著提升了NCM622正极材料的电化学性能。这种改性方法不仅提高了材料的循环稳定性，还改善了其倍率性能和界面稳定性，为高镍三元正极材料的工程应用提供了新的思路和技术支持。未来的研究可以进一步探索不同LiF含量和F掺杂浓度对材料性能的影响，以实现更优的性能调控。
