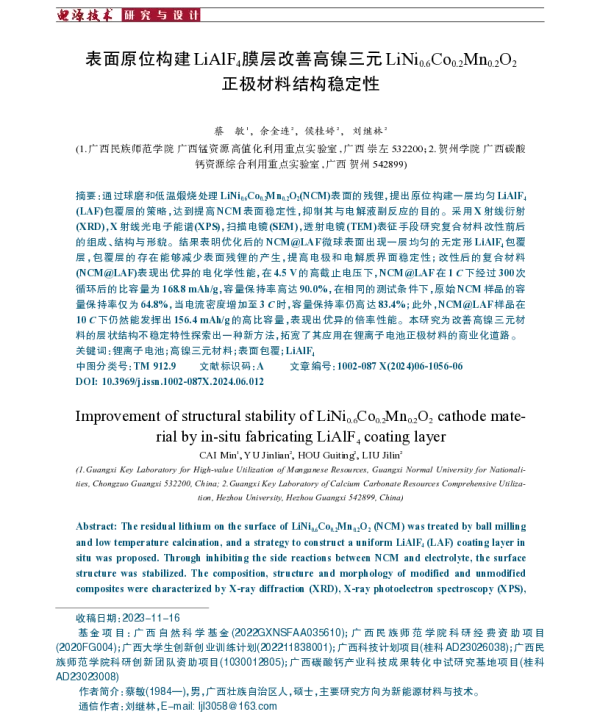

表面原位构建LiAlF4膜层改善高镍三元LiNi0.6Co0.2Mn0.2O2正极材料结构稳定性

《表面原位构建LiAlF4膜层改善高镍三元LiNi0.6Co0.2Mn0.2O2正极材料结构稳定性》是一篇关于锂离子电池正极材料研究的重要论文。该论文聚焦于高镍三元材料LiNi0.6Co0.2Mn0.2O2的结构稳定性问题，并提出了一种通过原位构建LiAlF4膜层来改善其性能的方法。高镍三元材料因其较高的比容量和能量密度，被广泛认为是下一代锂离子电池正极材料的理想选择。然而，由于其在循环过程中容易发生结构畸变、过渡金属溶解以及电解液副反应等问题，导致容量衰减严重，限制了其实际应用。

为了克服上述问题，该论文提出了一种创新性的策略：在正极材料表面原位构建一层LiAlF4膜层。这一方法不仅能够有效抑制材料在充放电过程中的体积变化，还能阻止电解液与活性物质之间的直接接触，从而减少副反应的发生。此外，LiAlF4作为一种具有优良热稳定性和化学稳定性的化合物，能够为材料提供额外的保护，提升其循环寿命和倍率性能。

论文中详细描述了LiAlF4膜层的制备过程。研究人员采用了一种简便的表面处理技术，在高镍三元材料表面引入氟化铝（AlF3）前驱体，并通过高温煅烧使其与材料表面发生反应，最终形成均匀致密的LiAlF4膜层。该方法不需要复杂的设备或苛刻的工艺条件，具有良好的可扩展性，适合工业化生产。

实验结果表明，经过LiAlF4膜层修饰后的LiNi0.6Co0.2Mn0.2O2材料在循环测试中表现出显著提升的结构稳定性。在500次循环后，其容量保持率仍高达91.3%，而未修饰的材料则下降至78.5%。此外，该材料在高倍率充放电条件下也表现出优异的性能，证明了LiAlF4膜层对材料的稳定作用。

进一步的表征分析显示，LiAlF4膜层能够有效抑制Ni²+和Mn²+的溶出，减少晶格畸变的发生。X射线衍射（XRD）和透射电子显微镜（TEM）图像均显示，修饰后的材料在循环过程中保持了较好的晶体结构，没有明显的相变或裂纹产生。这表明LiAlF4膜层在材料表面起到了良好的屏障作用，有助于维持材料的结构完整性。

此外，论文还探讨了LiAlF4膜层对材料电化学性能的影响。通过恒流充放电测试、循环伏安法（CV）和阻抗谱（EIS）分析，研究人员发现，LiAlF4膜层不仅提高了材料的循环稳定性，还降低了界面阻抗，提升了锂离子的传输效率。这些结果表明，LiAlF4膜层的引入对于优化高镍三元材料的电化学性能具有重要意义。

综上所述，《表面原位构建LiAlF4膜层改善高镍三元LiNi0.6Co0.2Mn0.2O2正极材料结构稳定性》这篇论文为解决高镍三元材料在实际应用中的稳定性问题提供了新的思路和方法。通过原位构建LiAlF4膜层，不仅提高了材料的结构稳定性，还增强了其电化学性能，为未来高性能锂离子电池的发展奠定了基础。
