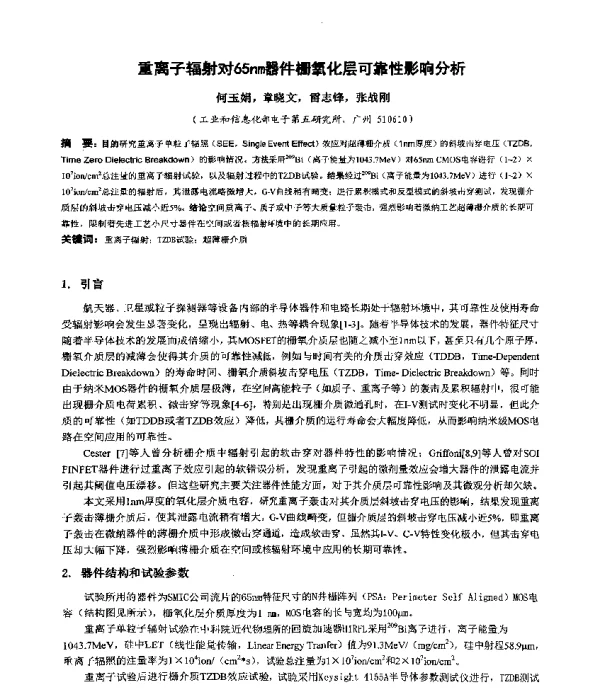

重离子辐射对65nm器件栅氧化层可靠性影响分析

《重离子辐射对65nm器件栅氧化层可靠性影响分析》是一篇探讨现代半导体器件在受到重离子辐射后，其栅氧化层性能变化的学术论文。该论文的研究背景源于当前集成电路技术的发展需求，随着芯片制程不断缩小，器件对辐射环境的敏感性显著增加，尤其是在航天、核能等高风险领域，器件的可靠性问题尤为突出。

文章首先介绍了65纳米工艺节点下金属-氧化物半导体场效应晶体管（MOSFET）的基本结构和工作原理。在这一尺度下，栅氧化层的厚度通常在几纳米级别，因此其物理特性对器件性能具有决定性作用。栅氧化层不仅决定了晶体管的阈值电压和载流子迁移率，还直接影响了器件的漏电流和寿命。

随后，论文详细描述了重离子辐射对半导体材料的影响机制。重离子具有较高的电离能力，当它们穿过半导体材料时，会与晶格原子发生碰撞，导致电子-空穴对的产生，并可能在氧化层中形成缺陷或陷阱态。这些缺陷会影响栅氧化层的电学性能，如导致电荷捕获、界面态密度增加以及氧化层击穿电压下降等问题。

为了研究重离子辐射对栅氧化层的具体影响，论文采用了实验与模拟相结合的方法。实验部分使用了不同能量的重离子（如碳离子、氧离子等）对65nm MOSFET器件进行照射，并通过电容-电压（C-V）测试、漏电流测量以及界面态密度分析等手段评估氧化层的变化情况。模拟部分则利用TCAD（Technology Computer-Aided Design）工具对辐射引起的电荷分布和电场变化进行了建模。

研究结果表明，随着重离子剂量的增加，栅氧化层的电容特性发生了明显变化，表现为C-V曲线的偏移和界面态密度的上升。同时，漏电流也呈现出非线性增长的趋势，这可能是由于氧化层中形成了更多的导电路径或缺陷中心所致。此外，实验还发现，辐射导致的电荷捕获现象在氧化层中表现出一定的空间分布特征，这可能与入射离子的能量和角度有关。

论文进一步讨论了辐射引起的可靠性问题及其对器件长期性能的影响。例如，电荷捕获可能导致阈值电压漂移，从而影响电路的稳定性；而界面态密度的增加可能会降低载流子迁移率，进而影响器件的速度和功耗。此外，氧化层击穿电压的下降也意味着器件在高压条件下的可靠性受到威胁。

基于以上研究，论文提出了几种可能的改进措施，以提高65nm器件在辐射环境下的可靠性。例如，优化栅氧化层的材料选择，采用更稳定的介质材料来减少缺陷生成；或者通过引入抗辐射设计策略，如增加保护层、改善器件结构等。此外，论文还建议在未来的研究中，应更加关注辐射环境下器件的动态行为，特别是在高频和高温条件下的性能变化。

总体而言，《重离子辐射对65nm器件栅氧化层可靠性影响分析》这篇论文为理解重离子辐射对先进半导体器件的影响提供了重要的理论依据和实验数据。它不仅有助于推动相关领域的基础研究，也为实际应用中的器件设计和可靠性评估提供了参考。随着半导体技术的持续发展，如何应对辐射环境带来的挑战将成为一个日益重要的课题。
