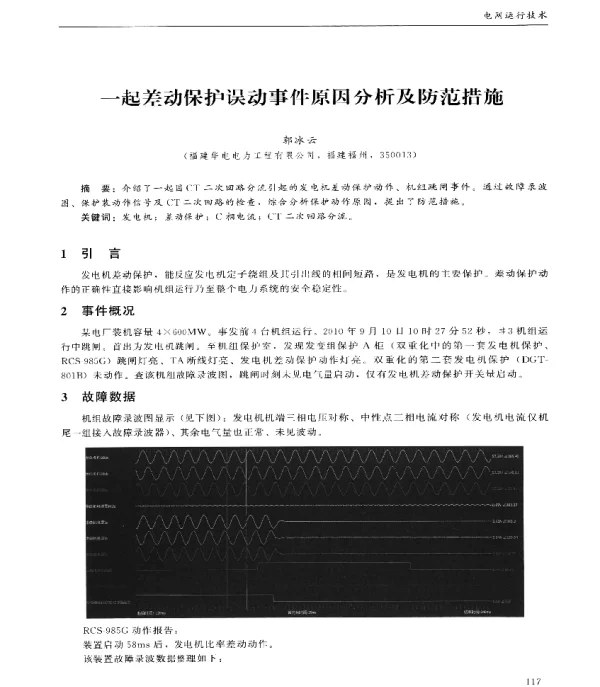

一起差动保护误动事件原因分析及防范措施

《一起差动保护误动事件原因分析及防范措施》是一篇关于电力系统中差动保护误动作的典型案例研究论文。该论文通过对某次实际发生的差动保护误动事件进行深入分析，探讨了其发生的原因，并提出了相应的防范措施，为电力系统的安全运行提供了重要的参考依据。

差动保护是电力系统中一种重要的继电保护方式，主要用于变压器、发电机等关键设备的保护。其基本原理是通过比较被保护设备两侧电流的大小和相位，判断是否存在内部故障。如果两侧电流存在差异，则认为设备内部发生了故障，从而触发保护动作。然而，在实际运行中，由于各种因素的影响，差动保护有时会出现误动现象，导致不必要的停电或设备损坏。

本文所述的差动保护误动事件发生在某变电站的一台大型变压器上。在一次正常的负荷变化过程中，差动保护突然动作，导致变压器跳闸。这一事件不仅影响了供电的稳定性，还对电网的安全运行造成了威胁。为了查明原因，研究人员对相关数据进行了详细分析。

通过对事件发生前后电气量的采集与分析，发现差动保护误动的主要原因是电流互感器（CT）的饱和问题。在某些特定的工况下，如短路电流较大时，CT可能会出现饱和现象，导致二次侧电流波形失真，进而引发差动保护的误判。此外，论文还指出，CT的安装位置不当以及二次回路的接线错误也可能加剧这一问题。

除了CT饱和外，论文还分析了其他可能引起差动保护误动的因素。例如，外部故障引起的暂态过程可能导致差动电流的波动，而这些波动可能被误认为是内部故障。此外，保护装置本身的参数设置不合理，或者软件逻辑存在缺陷，也可能是造成误动的原因之一。

针对上述问题，论文提出了一系列防范措施。首先，应加强对CT的选型和校验，确保其在各种运行条件下都能正常工作。其次，应优化CT的安装位置，避免因机械振动或其他干扰因素影响其性能。同时，应定期对二次回路进行检查和维护，确保接线正确无误。

此外，论文还建议对差动保护的动作逻辑进行优化，提高其抗干扰能力。例如，可以引入一些辅助判据，如谐波分量分析、励磁涌流识别等，以提高保护的准确性。同时，应加强对保护装置的调试和测试，确保其在各种工况下都能可靠动作。

最后，论文强调了加强运维管理的重要性。电力系统中的继电保护设备需要定期进行检查和维护，以确保其始终处于良好的工作状态。同时，应加强对运行人员的培训，提高他们对差动保护原理的理解和故障处理能力。

综上所述，《一起差动保护误动事件原因分析及防范措施》这篇论文通过对实际案例的深入分析，揭示了差动保护误动的主要原因，并提出了切实可行的防范措施。这对于提高电力系统的安全性和稳定性具有重要意义，也为今后类似问题的研究提供了宝贵的参考。
