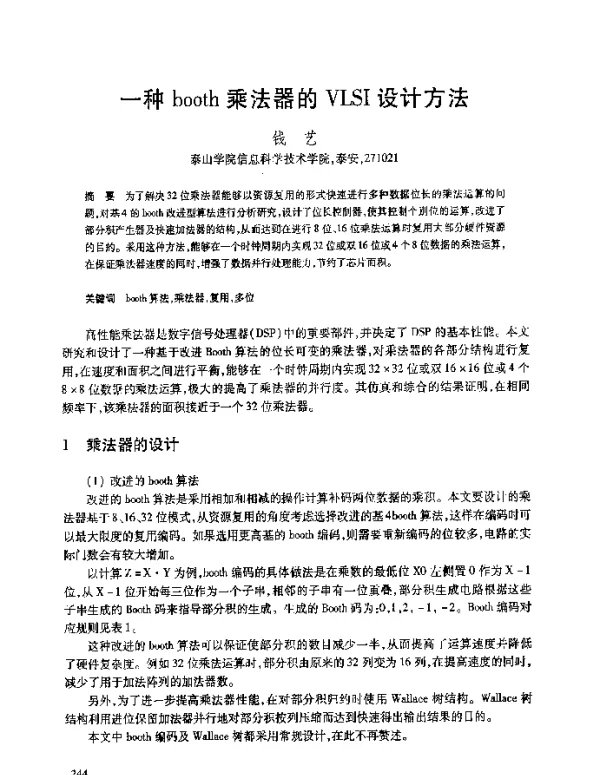

一种booth乘法器的VLSI设计方法

《一种booth乘法器的VLSI设计方法》是一篇关于数字电路设计领域的研究论文，主要探讨了如何在超大规模集成电路（VLSI）中实现高效的Booth乘法器。Booth乘法器是一种用于快速执行二进制乘法运算的算法，它通过减少乘法过程中所需的加法操作次数来提高计算效率。该论文详细介绍了基于Booth算法的乘法器结构，并提出了适用于VLSI设计的优化方案。

在计算机体系结构和数字信号处理领域，乘法器是核心组件之一，其性能直接影响整个系统的运行速度和功耗。传统的二进制乘法需要大量的加法操作，而Booth算法通过将连续的1或0转换为更少的加法步骤，从而降低了计算复杂度。论文首先回顾了Booth算法的基本原理，包括其如何通过将乘数分解为不同的位模式来简化乘法过程。

论文进一步分析了Booth乘法器在VLSI设计中的挑战。由于VLSI技术要求电路具有高密度、低延迟和低功耗的特点，传统的Booth乘法器可能无法直接应用于现代芯片设计。因此，作者提出了一种改进的Booth乘法器结构，旨在优化其在VLSI环境下的表现。这种结构通过引入流水线技术和并行处理机制，显著提高了乘法器的速度和吞吐量。

在设计方法上，论文采用自顶向下的设计策略，从系统级到门级逐步展开。首先，作者构建了一个基于Booth算法的乘法器模型，然后利用硬件描述语言（如Verilog或VHDL）进行建模与仿真。接着，论文讨论了如何将该模型映射到实际的VLSI电路中，包括逻辑门的选择、布线优化以及时序约束的处理。

此外，论文还探讨了不同版本的Booth乘法器之间的性能比较。例如，传统Booth算法与改进后的双倍Booth算法在计算效率、面积占用和功耗方面的差异被详细分析。结果表明，改进后的设计在保持较低功耗的同时，能够提供更高的计算速度，特别适合用于嵌入式系统和高性能计算设备。

在VLSI实现方面，论文强调了综合工具和物理设计的重要性。作者使用了先进的EDA工具进行逻辑综合、布局布线和时序验证，确保设计能够在目标工艺节点下正确运行。同时，论文还讨论了如何通过功耗优化技术降低乘法器的能耗，例如动态电压频率调节（DVFS）和门控时钟技术的应用。

论文最后对所提出的Booth乘法器设计进行了实验验证。通过在FPGA平台上进行测试，作者展示了该设计在实际应用中的性能表现。实验结果表明，该设计不仅在速度上优于传统乘法器，而且在面积和功耗方面也表现出良好的优化效果。这些结果证明了该设计方法在VLSI领域的实用性和可行性。

总体而言，《一种booth乘法器的VLSI设计方法》为数字电路设计提供了一种高效且可行的解决方案。通过对Booth算法的深入研究和VLSI实现的优化，该论文为未来的高性能计算和嵌入式系统提供了重要的理论支持和技术参考。随着半导体技术的不断发展，类似的研究将继续推动乘法器设计的进步，为更复杂的计算任务提供更强有力的硬件支持。
