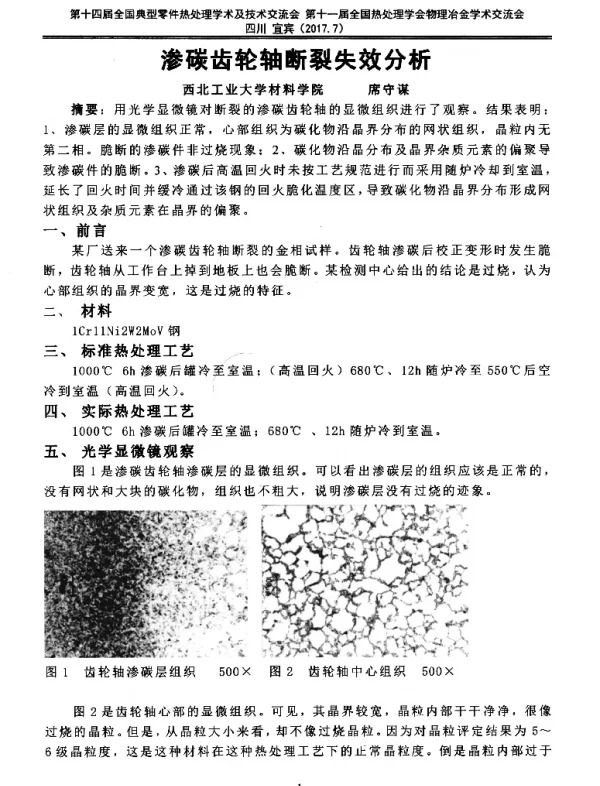

渗碳齿轮轴断裂失效分析

《渗碳齿轮轴断裂失效分析》是一篇关于机械零件失效分析的论文，主要研究了渗碳处理后的齿轮轴在使用过程中发生断裂的原因。该论文通过对实际断裂件进行详细的宏观和微观分析，结合材料学、力学以及热处理等相关知识，探讨了齿轮轴断裂的主要因素，并提出了相应的改进措施。

论文首先介绍了渗碳齿轮轴的基本结构和工作原理。渗碳是一种常见的表面热处理工艺，主要用于提高金属材料的表面硬度和耐磨性。齿轮轴作为传动系统中的关键部件，承受着较大的交变载荷和冲击力。因此，其材料性能和加工工艺对使用寿命有着重要影响。论文指出，虽然渗碳处理能够显著提升齿轮轴的表面硬度，但如果工艺控制不当或设计不合理，仍可能导致零件在使用过程中发生断裂。

在实验部分，作者选取了多例发生断裂的渗碳齿轮轴样本，对其进行了宏观观察和显微组织分析。通过肉眼观察，发现断裂部位通常出现在齿轮轴的过渡区或应力集中区域。这些区域由于几何形状的变化，容易产生较高的局部应力，从而成为裂纹萌生的起点。此外，利用扫描电子显微镜（SEM）和金相显微镜对断口进行了详细分析，发现断口存在明显的脆性断裂特征，如解理面和沿晶断裂等。

论文还对齿轮轴的材料成分和热处理工艺进行了检测。结果显示，部分齿轮轴的渗碳层深度不均匀，导致表面硬度分布不均，增加了疲劳断裂的风险。同时，淬火和回火工艺的控制不够精确，使得材料内部残余应力较高，进一步降低了零件的抗疲劳性能。此外，论文还提到，一些齿轮轴在使用过程中受到过载或润滑不良的影响，加剧了材料的损伤过程。

通过对断裂原因的综合分析，作者总结出渗碳齿轮轴断裂的主要因素包括：材料选择不当、热处理工艺不合理、设计缺陷以及使用环境恶劣等。针对这些问题，论文提出了多项改进建议。例如，在材料选择方面，建议采用更高强度的合金钢，并优化渗碳工艺参数以确保渗碳层的均匀性和深度；在设计方面，应避免尖角和突变截面，以减少应力集中；在使用维护方面，应加强润滑管理，定期检查齿轮轴的状态，及时更换磨损严重的部件。

论文还讨论了齿轮轴断裂失效的预防措施。除了上述技术层面的改进外，作者强调了质量控制和生产标准化的重要性。通过建立完善的检测体系，可以在生产过程中及时发现潜在问题，防止不合格产品流入市场。此外，论文还建议加强对操作人员的培训，提高他们对齿轮轴维护和故障判断的能力。

总的来说，《渗碳齿轮轴断裂失效分析》是一篇具有实际应用价值的研究论文。它不仅为工程技术人员提供了宝贵的参考，也为相关领域的科研工作者提供了新的研究方向。通过深入分析齿轮轴的断裂机理，论文为提高机械零部件的可靠性和使用寿命提供了理论支持和技术指导。
