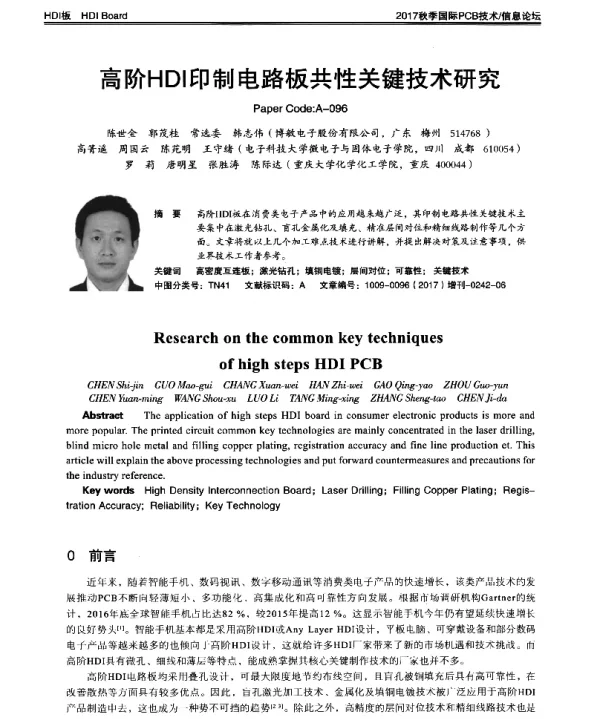

高阶HDI印制电路板共性关键技术研究

《高阶HDI印制电路板共性关键技术研究》是一篇聚焦于高密度互连（HDI）印制电路板技术发展的学术论文。该论文旨在探讨高阶HDI印制电路板在设计、制造及性能优化等方面的关键技术问题，为行业提供理论支持和技术指导。随着电子设备向小型化、高性能和多功能方向发展，HDI印制电路板因其具备更高的布线密度、更小的尺寸以及更好的信号完整性，逐渐成为现代电子产品的重要组成部分。

论文首先对HDI印制电路板的基本概念进行了系统阐述，分析了其与传统PCB的区别，包括结构特征、制造工艺和应用场景等。高阶HDI印制电路板通常采用微盲孔、埋孔以及多层结构设计，以实现更复杂的电路布局。这种结构虽然提高了电路板的性能，但也带来了制造难度增加、成本上升等问题。因此，如何在保证性能的同时降低制造难度和成本，成为研究的重点。

在关键技术方面，论文重点研究了HDI印制电路板的制造工艺，包括激光钻孔、电镀填孔、层压技术和精细线路制作等。其中，激光钻孔是HDI板制造中的核心环节，决定了孔径精度和加工效率。论文详细分析了不同激光类型对钻孔质量的影响，并提出了优化参数选择的方法。此外，电镀填孔技术也是关键环节，关系到孔壁导通性和可靠性，论文通过实验对比了不同电镀工艺的效果，提出了改进方案。

在设计方面，论文探讨了高阶HDI印制电路板的布线策略和信号完整性问题。由于HDI板具有更高的布线密度，传统的布线方法可能无法满足需求。因此，论文提出了一种基于人工智能算法的自动布线方法，能够在保证信号完整性的前提下提高布线效率。同时，针对高频信号传输中可能出现的电磁干扰和串扰问题，论文还研究了差分对布线、阻抗匹配和接地设计等关键技术，为提升HDI板的电气性能提供了理论依据。

此外，论文还关注了HDI印制电路板的材料选择和热管理问题。高密度布线导致热量集中，容易引发局部过热，影响电路板的稳定性和寿命。为此，论文分析了不同基材和散热材料的性能，提出了合理的材料组合方案，并结合仿真结果验证了其有效性。同时，论文还讨论了HDI板在高温环境下的可靠性测试方法，包括热循环试验、湿热试验和机械冲击试验等，为产品质量控制提供了参考。

在应用层面，论文结合实际案例，展示了高阶HDI印制电路板在高端电子设备中的应用情况。例如，在智能手机、可穿戴设备和汽车电子等领域，HDI板被广泛用于实现复杂的功能集成。论文通过具体项目分析了HDI板的设计难点和解决方案，强调了技术创新对产品性能提升的重要性。

最后，论文总结了当前高阶HDI印制电路板研究的主要成果，并指出了未来的研究方向。随着5G通信、物联网和人工智能等新技术的发展，HDI板的应用场景将进一步扩展，对技术的要求也将不断提高。因此，未来的研究应更加注重材料创新、工艺优化和智能化设计，以推动HDI技术的持续进步。
