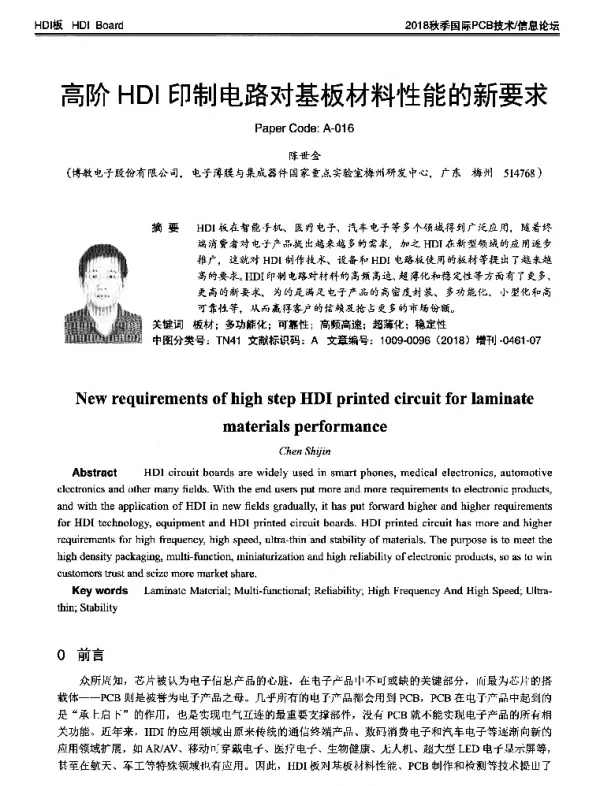

高阶HDI印制电路对基板材料性能的新要求

《高阶HDI印制电路对基板材料性能的新要求》是一篇探讨现代高密度互连（HDI）印刷电路板在材料选择方面面临新挑战的学术论文。随着电子设备向小型化、高性能和多功能方向发展，HDI技术逐渐成为主流，而基板材料作为HDI电路的基础，其性能直接影响到产品的可靠性、稳定性和使用寿命。

本文首先回顾了HDI技术的发展历程，分析了传统基板材料在应对高密度布线、微小孔径和高信号传输速率等方面所面临的局限性。传统的FR-4材料虽然成本较低且易于加工，但在高频、高速信号传输中表现出较高的介电损耗和较差的热稳定性，难以满足现代电子设备的需求。

随后，论文详细讨论了高阶HDI印制电路对基板材料提出的新的性能要求。这些要求主要包括：低介电常数（Dk）和低介质损耗（Df），以减少信号延迟和能量损失；良好的热导率，以提高散热效率并延长产品寿命；高耐热性，确保在高温环境下仍能保持稳定的电气性能；以及优异的机械强度和尺寸稳定性，以适应精密制造工艺。

此外，论文还介绍了当前市场上用于HDI电路的新型基板材料，如聚酰亚胺（PI）、液晶聚合物（LCP）和特殊改性环氧树脂等。这些材料在介电性能、热稳定性及加工适应性方面均优于传统材料，能够更好地满足高阶HDI电路的设计需求。同时，论文也指出了这些新材料在成本控制、量产能力和环境友好性方面的挑战。

在材料性能优化方面，论文提出了一些关键的技术手段，包括分子结构设计、纳米填充改性和表面处理工艺等。通过调控材料的微观结构，可以有效提升其介电性能和热稳定性。纳米填充技术则能够增强材料的机械强度和热导率，从而提高整体性能。此外，先进的表面处理工艺有助于改善材料与铜箔之间的结合力，进一步提升电路板的可靠性。

论文还强调了材料性能测试的重要性。为了确保基板材料能够满足HDI电路的要求，必须进行系统的性能评估，包括介电常数、介质损耗、热膨胀系数、热导率、弯曲强度和剪切强度等方面的测试。这些测试不仅有助于筛选合适的材料，还能为后续的工艺优化提供数据支持。

最后，文章总结了高阶HDI印制电路对基板材料性能的新要求，并展望了未来的研究方向。随着5G通信、人工智能和物联网等新兴技术的快速发展，HDI电路的应用范围将进一步扩大，对基板材料的性能要求也将不断提高。因此，开发更高效、环保且成本可控的新型基板材料，将成为未来研究的重要课题。

综上所述，《高阶HDI印制电路对基板材料性能的新要求》不仅系统地分析了HDI技术对基板材料的性能需求，还提出了多种优化策略和未来发展方向，为相关领域的研究人员和工程师提供了重要的参考依据。
