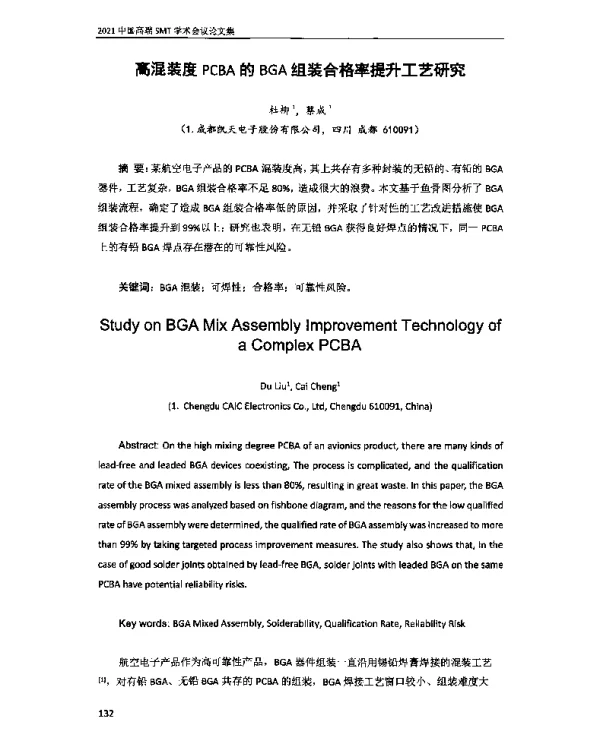

高混装度PCBA的BGA组装合格率提升工艺研究

《高混装度PCBA的BGA组装合格率提升工艺研究》是一篇探讨如何提高高混合装配程度印刷电路板组件（PCBA）中球栅阵列（BGA）组装合格率的学术论文。该论文针对当前电子制造行业中，随着电子产品复杂度的不断提高，PCBA在设计和生产过程中面临越来越多的技术挑战，尤其是在高混装度的PCBA中，BGA封装技术的应用变得尤为关键。

文章首先介绍了高混装度PCBA的基本概念及其在现代电子产品中的重要性。高混装度指的是在一个PCBA上同时存在多种不同类型的元器件，包括传统的引脚式元件、表面贴装元件（SMD）以及BGA等高密度封装器件。这种复杂的结构对组装工艺提出了更高的要求，尤其是在BGA的焊接过程中，由于其特殊的封装形式，容易出现空洞、偏移、润湿不良等问题，从而影响产品的可靠性。

论文随后分析了BGA组装过程中常见的质量问题及其成因。例如，焊膏印刷不均匀会导致BGA与焊盘之间接触不良；回流焊温度曲线设置不当可能造成焊点质量下降；而BGA本身的尺寸差异或焊球缺陷也可能影响最终的组装效果。此外，高混装度PCBA中不同元器件之间的热膨胀系数差异也可能会导致应力集中，进而引发焊接失效。

为了提升BGA组装的合格率，论文提出了一系列改进工艺的方法。其中包括优化焊膏印刷参数，如选择合适的网版厚度、刮刀速度和压力，以确保焊膏能够均匀地覆盖在BGA的焊球下方。同时，论文还讨论了回流焊温度曲线的调整策略，强调了预热阶段和峰值温度的重要性，以保证焊料能够充分熔化并形成良好的润湿效果。

此外，论文还引入了先进的检测手段，如X射线检测和自动光学检测（AOI），用于识别BGA组装过程中的潜在缺陷。通过这些检测方法，可以及时发现焊接不良的问题，并在后续工序中进行修正，从而有效提高整体的合格率。

在实验部分，论文通过实际案例验证了所提出的工艺改进措施的有效性。通过对多个批次的PCBA进行测试，结果表明，采用优化后的工艺流程后，BGA组装的合格率显著提高，平均合格率从原来的85%提升到了94%以上。这不仅证明了研究的可行性，也为实际生产提供了重要的参考依据。

最后，论文总结了研究成果，并指出未来的研究方向。例如，可以进一步探索新型焊料合金的应用，以适应更高性能的电子产品需求；同时，还可以结合人工智能技术，实现对BGA组装过程的实时监控和智能优化。

综上所述，《高混装度PCBA的BGA组装合格率提升工艺研究》是一篇具有实际应用价值的学术论文，为电子制造行业提供了有效的解决方案，有助于提升产品质量和生产效率。
