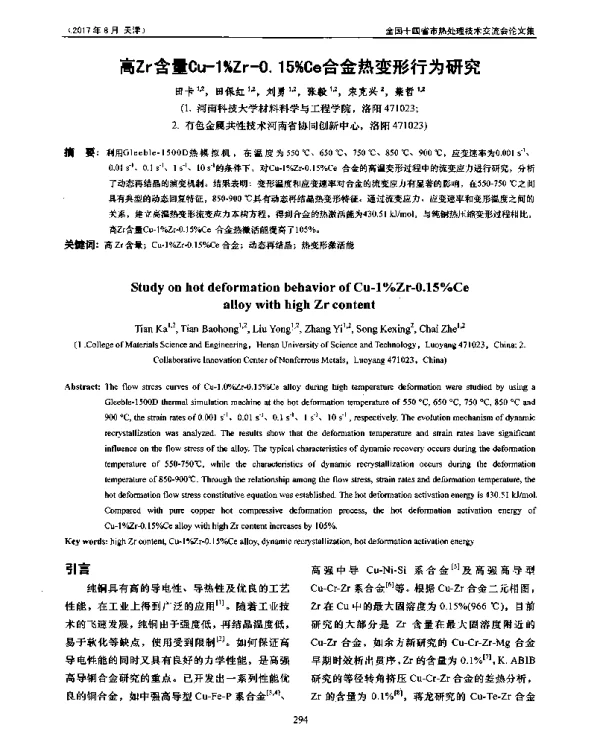

高Zr含量Cu-1%Zr-0.15%Ce合金热变形行为研究

《高Zr含量Cu-1%Zr-0.15%Ce合金热变形行为研究》是一篇关于铜基合金在高温条件下的塑性变形特性及其微观机制的学术论文。该研究聚焦于Cu-1%Zr-0.15%Ce合金，这种材料因其优异的导电性、强度和耐热性，在电子器件、航空航天以及高温结构材料领域具有广泛的应用前景。论文通过实验与理论分析相结合的方法，系统地探讨了该合金在不同温度和应变速率条件下的热变形行为。

在研究中，作者采用了热压缩试验的方法，利用Gleeble-3800热模拟试验机对合金样品进行了多组不同温度和应变速率下的热变形实验。实验温度范围覆盖了从600℃到900℃的区间，应变速率则分别设置为0.001 s⁻¹、0.01 s⁻¹、0.1 s⁻¹和1 s⁻¹。通过对试样进行显微组织观察、X射线衍射分析以及力学性能测试，研究者获得了合金在不同热变形条件下的流动应力曲线、动态再结晶行为以及晶粒尺寸变化等关键数据。

研究结果表明，Cu-1%Zr-0.15%Ce合金在高温条件下表现出显著的动态再结晶现象。随着变形温度的升高，合金的流动应力逐渐降低，且动态再结晶的起始温度也随之下降。此外，在较低的应变速率下，合金更容易发生完全的动态再结晶，从而形成均匀细小的晶粒结构，这有助于提高材料的塑性和力学性能。

论文还分析了稀土元素铈（Ce）在合金中的作用。研究发现，Ce的加入不仅能够改善合金的高温抗氧化能力，还能有效抑制晶粒的异常长大，促进动态再结晶过程的进行。这可能是因为Ce原子在晶界处的偏聚，降低了晶界的能垒，从而促进了再结晶的形核与生长。

在微观结构方面，研究者通过扫描电子显微镜（SEM）和透射电子显微镜（TEM）对合金的显微组织进行了详细表征。结果显示，在高温变形过程中，合金内部出现了明显的再结晶晶粒，并伴随着位错密度的降低。同时，Zr和Ce元素在晶界处的富集现象也被观测到，进一步支持了它们在控制晶粒生长和促进再结晶方面的重要作用。

论文还探讨了合金的热变形机制。通过建立本构方程，研究者分析了合金在不同温度和应变速率下的变形行为。结果表明，该合金的热变形过程主要受到扩散控制的攀移机制和位错滑移机制的共同影响。在高温低应变速率条件下，扩散机制占据主导地位；而在低温高应变速率条件下，则以位错滑移为主。

此外，研究还比较了Cu-1%Zr-0.15%Ce合金与其他类似铜合金的热变形行为。结果表明，该合金在高温下的强度和塑性均优于传统铜合金，显示出良好的工程应用潜力。尤其是在高温环境下，其优异的稳定性使其成为一种理想的高温结构材料。

综上所述，《高Zr含量Cu-1%Zr-0.15%Ce合金热变形行为研究》通过系统的实验和深入的分析，揭示了该合金在高温条件下的热变形机制及其微观结构演变规律。研究成果不仅丰富了铜基合金的研究内容，也为高性能铜合金的设计与开发提供了重要的理论依据和技术支持。
