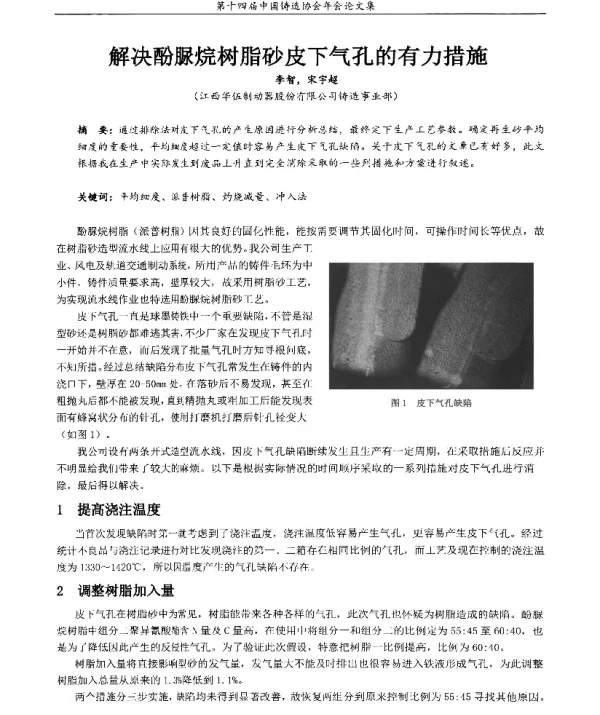

解决酚脲烷树脂砂皮下气孔的有力措施

《解决酚脲烷树脂砂皮下气孔的有力措施》是一篇探讨铸造过程中常见缺陷——皮下气孔问题的论文。该论文针对酚脲烷树脂砂在铸造工艺中出现的皮下气孔现象，提出了有效的解决措施，旨在提高铸件的质量和成品率。

皮下气孔是铸造行业中一种常见的缺陷，通常出现在铸件表面以下的一定深度位置，其形成原因复杂，涉及多个因素，如树脂砂的发气性、浇注温度、砂型结构以及操作工艺等。酚脲烷树脂砂因其优异的热稳定性、强度和环保性能，在现代铸造工业中被广泛应用。然而，由于其特殊的化学组成和固化特性，酚脲烷树脂砂在使用过程中容易产生较多的气体，这些气体如果不能及时排出，就会在铸件内部形成气孔。

本文首先分析了酚脲烷树脂砂的组成及其在铸造过程中的发气行为。酚脲烷树脂是一种由苯酚、尿素和甲醛缩聚而成的高分子化合物，具有较高的热分解温度和较低的发气量。但在实际应用中，由于树脂砂的配方、固化剂种类及用量的不同，其发气量可能会发生显著变化。此外，树脂砂的透气性和紧实度也对气孔的形成有重要影响。

论文进一步探讨了皮下气孔的形成机制。在铸造过程中，当金属液注入砂型后，树脂砂受热分解会产生大量气体。如果砂型的透气性不足或气体排出不畅，这些气体就会滞留在铸件表面以下，形成气孔。此外，浇注温度过高或过低、金属液流动速度不合理、砂型结构设计不当等因素也会加剧气孔的产生。

针对上述问题，本文提出了一系列有效的解决措施。首先是优化树脂砂的配方，通过调整树脂与固化剂的比例，控制发气量，同时改善树脂砂的透气性和强度。其次是改进砂型的结构设计，增加排气通道，确保气体能够顺利排出。此外，合理控制浇注温度和速度，避免因温度过高导致气体过多，或因温度过低导致金属液流动性差而无法有效排出气体。

论文还建议采用先进的检测手段，如X射线探伤和超声波检测，对铸件进行质量检测，及时发现并分析皮下气孔的成因，为后续工艺改进提供依据。同时，加强生产过程中的工艺管理，规范操作流程，减少人为因素对气孔产生的影响。

通过对酚脲烷树脂砂皮下气孔问题的深入研究，本文不仅揭示了其形成机制，还提出了切实可行的解决方案，为铸造行业提供了重要的理论支持和技术指导。这将有助于提升铸件的质量，降低废品率，提高生产效率，推动铸造技术的持续发展。

总之，《解决酚脲烷树脂砂皮下气孔的有力措施》是一篇具有实践价值和学术意义的论文，对于解决铸造过程中存在的关键技术难题具有重要的参考价值。随着铸造技术的不断进步，相关研究将继续深化，为实现高质量、高效率的铸造生产提供更加坚实的保障。
