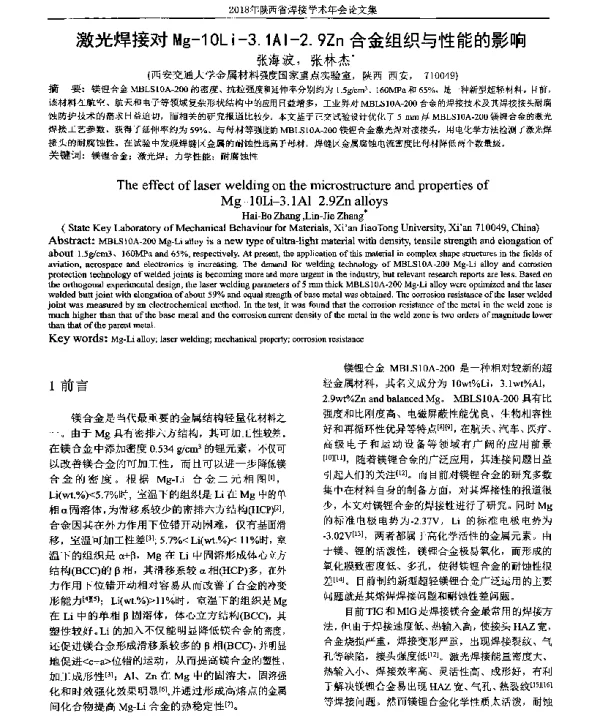

激光焊接对Mg-10Li-3.1Al-2.9Zn合金组织与性能的影响

《激光焊接对Mg-10Li-3.1Al-2.9Zn合金组织与性能的影响》是一篇研究镁锂铝合金在激光焊接过程中组织结构和力学性能变化的学术论文。该论文针对一种新型的轻质高强镁基合金——Mg-10Li-3.1Al-2.9Zn合金，探讨了激光焊接对其微观组织及综合性能的影响，旨在为该类合金在航空航天、汽车制造等领域的应用提供理论依据和技术支持。

镁锂合金因其密度低、比强度高、加工性能好等优点，在现代工业中具有广泛的应用前景。然而，这类合金在焊接过程中容易出现气孔、裂纹等缺陷，影响其焊接接头的质量和性能。因此，如何优化焊接工艺参数，改善焊接接头的组织结构和力学性能，成为当前研究的重点。

本论文通过实验手段，采用高功率激光器对Mg-10Li-3.1Al-2.9Zn合金进行焊接，并利用金相显微镜、扫描电子显微镜（SEM）、X射线衍射（XRD）等分析技术，对焊接接头的显微组织进行了系统的研究。结果表明，激光焊接能够显著细化焊缝区的晶粒结构，提高材料的致密性，从而改善其力学性能。

研究发现，随着激光功率的增加，焊缝区域的熔深和宽度逐渐增大，但过高的功率可能导致熔池过热，引起晶粒粗化和元素偏析，进而降低焊接接头的强度。此外，焊接速度的改变也对焊缝的形貌和组织产生重要影响，适当控制焊接速度可以有效减少气孔和裂纹的形成。

在力学性能方面，论文通过对焊接接头进行拉伸试验和硬度测试，评估了其抗拉强度、屈服强度以及硬度分布情况。结果表明，经过优化后的激光焊接工艺可使焊接接头的抗拉强度达到母材的85%以上，硬度值接近母材水平，显示出良好的综合性能。

此外，论文还分析了不同焊接参数下合金元素的分布情况。研究表明，Li元素在焊接过程中易发生挥发，导致焊缝区Li含量下降，可能影响合金的耐腐蚀性能。而Al和Zn元素则在熔池中均匀分布，有助于增强焊缝的强度和稳定性。

通过对焊接接头的微观组织分析，论文指出，激光焊接过程中形成的细小等轴晶和少量的第二相颗粒对提升材料的力学性能起到了积极作用。同时，研究还发现，焊缝区的组织均匀性与焊接工艺参数密切相关，合理选择激光功率、焊接速度和离焦量等参数，是获得高质量焊接接头的关键。

综上所述，《激光焊接对Mg-10Li-3.1Al-2.9Zn合金组织与性能的影响》这篇论文系统地研究了激光焊接对镁锂铝合金组织结构和力学性能的影响，揭示了焊接参数对焊缝质量的调控机制，为该类合金在实际工程中的应用提供了重要的理论基础和技术指导。

该研究不仅有助于推动镁锂合金在先进制造领域的应用，也为其他轻质金属材料的焊接研究提供了参考价值。未来，随着激光焊接技术的不断发展，该类合金有望在更多高性能领域得到广泛应用。
